تتراوح أمثلة تقنيات الترسيب الكيميائي للبخار (CVD) من الأساليب الحرارية الأساسية إلى العمليات البلازمية والطبقات الذرية عالية التحكم. تشمل المتغيرات الأكثر شيوعًا الترسيب الكيميائي للبخار عند الضغط الجوي (APCVD)، والترسيب الكيميائي للبخار تحت ضغط منخفض (LPCVD)، والترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)، والترسيب الكيميائي للبخار العضوي المعدني (MOCVD). يتم تصميم كل متغير ليناسب تطبيقات ومواد وخصائص أفلام محددة.
إن تنوع تقنيات الترسيب الكيميائي للبخار موجود لسبب رئيسي واحد: التحكم. تقوم كل طريقة بتعديل معلمات العملية الأساسية - مثل الضغط أو درجة الحرارة أو مصدر طاقة التفاعل - للتحكم بدقة في نمو وتكوين وهيكل الفيلم الرقيق المترسب.
أساسيات الترسيب الكيميائي للبخار: كيف يعمل
قبل استكشاف الأنواع المختلفة، من الضروري فهم العملية الأساسية التي توحدها. الترسيب الكيميائي للبخار هو في الأساس طريقة لإنشاء مادة صلبة، عادة ما تكون طبقة رقيقة، من سلائف غازية.
العملية الأساسية: من الغاز إلى الصلب
تتبع جميع تقنيات الترسيب الكيميائي للبخار تقريبًا بضع خطوات أساسية. أولاً، يتم إدخال غاز (أو غازات) سلائف متطايرة واحدة أو أكثر في غرفة تفاعل تحتوي على الكائن المراد تغطيته، والمعروف باسم الركيزة. ثانيًا، يتم تطبيق الطاقة على الغرفة، مما يتسبب في تفاعل أو تحلل غازات السلائف على سطح الركيزة. أخيرًا، يتم ترسيب طبقة رقيقة صلبة على الركيزة، ويتم إزالة المنتجات الثانوية الغازية الزائدة.
يتم تعريف "نوع" الترسيب الكيميائي للبخار المحدد من خلال كيفية إدارة هذه الخطوات، لا سيما تطبيق الطاقة وظروف الغرفة.
كيف يتم تصنيف تقنيات الترسيب الكيميائي للبخار المختلفة
يمكن فهم العدد الكبير من طرق الترسيب الكيميائي للبخار من خلال تجميعها بناءً على معلمة العملية الرئيسية التي تتلاعب بها.
حسب ضغط التشغيل
يؤثر الضغط داخل غرفة التفاعل بشكل مباشر على نقاء الفيلم وتجانسه ومعدل ترسيبه.
- الترسيب الكيميائي للبخار عند الضغط الجوي (APCVD): تعمل هذه العملية عند ضغط جوي عادي. إنها تقنية بسيطة وسريعة نسبيًا ولكنها قد تؤدي إلى أفلام ذات نقاء وتوافق أقل مقارنة بالطرق الأخرى.
- الترسيب الكيميائي للبخار تحت ضغط منخفض (LPCVD): عن طريق تقليل ضغط الغرفة، يبطئ LPCVD التفاعلات غير المرغوب فيها في الطور الغازي. يؤدي هذا إلى أفلام متجانسة ونقية للغاية، مما يجعله حجر الزاوية في صناعة أشباه الموصلات.
- الترسيب الكيميائي للبخار في فراغ فائق (UHV-CVD): تعمل هذه التقنية عند ضغوط منخفضة للغاية، وتقلل الملوثات إلى أقصى حد لتحقيق أعلى درجة نقاء ممكنة للفيلم، وهو أمر بالغ الأهمية للإلكترونيات المتقدمة والبحث.
حسب مصدر الطاقة
تعد الطريقة المستخدمة لتوفير الطاقة للتفاعل الكيميائي مفرقًا رئيسيًا، خاصة فيما يتعلق بدرجة الحرارة المطلوبة.
- الترسيب الكيميائي للبخار الحراري: هذه هي الطريقة التقليدية حيث يتم تسخين الركيزة إلى درجات حرارة عالية (غالبًا >600 درجة مئوية). توفر الحرارة الطاقة الحرارية اللازمة لبدء تحلل السلائف والتفاعل السطحي.
- الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD): تستخدم هذه التقنية مجالًا كهربائيًا لتوليد بلازما (غاز مؤين). توفر الإلكترونات عالية الطاقة في البلازما الطاقة اللازمة للتفاعل، مما يسمح بالترسيب عند درجات حرارة أقل بكثير (200-400 درجة مئوية).
- الترسيب الكيميائي للبخار المحفز بالضوء (PICVD): بدلاً من الحرارة أو البلازما، تستخدم هذه الطريقة الضوء، وعادة ما يكون الإشعاع فوق البنفسجي (UV)، لتفكيك غازات السلائف وتحفيز عملية الترسيب. إنها تقنية أخرى قيمة لدرجات الحرارة المنخفضة.
حسب نوع السلائف وطريقة التوصيل
يحدد الطبيعة الكيميائية لغاز السلائف المادة التي يتم ترسيبها ويتطلب تقنيات متخصصة.
- الترسيب الكيميائي للبخار العضوي المعدني (MOCVD): تستخدم هذه الفئة الفرعية المهمة مركبات عضوية معدنية كسلائف. يعد MOCVD ضروريًا لإنشاء أفلام أشباه موصلات مركبة عالية الجودة تُستخدم في الثنائيات الباعثة للضوء (LEDs) والليزر والترانزستورات عالية الأداء.
- الترسيب الكيميائي للبخار بمساعدة الهباء الجوي (AACVD): تُستخدم هذه الطريقة عندما لا تكون السلائف متطايرة بما يكفي لتحويلها بسهولة إلى غاز. يتم إذابة السليفة في مذيب، ويتم إنشاء هباء جوي، ويتم نقل القطرات الصغيرة إلى الغرفة.
فهم المفاضلات
إن اختيار تقنية الترسيب الكيميائي للبخار هو مسألة موازنة المتطلبات المتنافسة. لا توجد طريقة واحدة "أفضل"؛ يعتمد الخيار الأمثل بالكامل على الهدف.
درجة الحرارة مقابل توافق الركيزة
هذه هي المفاضلة الأكثر أهمية. ينتج الترسيب الكيميائي للبخار الحراري أفلامًا ممتازة ولكن درجات حرارته العالية يمكن أن تتلف أو تدمر الركائز الحساسة مثل البلاستيك أو البوليمرات أو بعض المكونات الإلكترونية. تحل PECVD و PICVD هذه المشكلة من خلال تمكين الترسيب عالي الجودة في درجات حرارة منخفضة.
معدل الترسيب مقابل جودة الفيلم
الأسرع ليس دائمًا الأفضل. يمكن أن توفر طرق مثل APCVD معدلات ترسيب وإنتاجية عالية، مما يجعلها فعالة من حيث التكلفة للطلاءات البسيطة. ومع ذلك، فإن العمليات الأبطأ والأكثر تحكمًا مثل LPCVD و UHV-CVD ضرورية لتحقيق كثافة العيوب المنخفضة والتجانس العالي المطلوبين للإلكترونيات الدقيقة.
التحكم النهائي مقابل التعقيد
بالنسبة للتطبيقات الأكثر تطلبًا، توفر المتغيرات المتقدمة دقة لا مثيل لها. ترسيب الطبقة الذرية (ALD)، وهو نوع فرعي من الترسيب الكيميائي للبخار، يستخدم تفاعلات متسلسلة ومحددة ذاتيًا لترسيب فيلم طبقة ذرية واحدة في كل مرة. يوفر هذا توافقًا مثاليًا وتحكمًا في السماكة ولكنه عملية بطيئة ومعقدة للغاية.
اختيار التقنية المناسبة لهدفك
سيحدد المتطلب الأساسي لتطبيقك تقنية الترسيب الكيميائي للبخار الأنسب.
- إذا كان تركيزك الأساسي هو التكلفة المنخفضة والإنتاجية العالية: غالبًا ما يكون APCVD هو الحل الأكثر اقتصادا للتطبيقات التي لا يكون فيها التجانس المثالي أمرًا بالغ الأهمية.
- إذا كان تركيزك الأساسي هو النقاء العالي والتجانس للمواد القوية: يعد LPCVD الحراري بمثابة أداة عمل في صناعة أشباه الموصلات لإنتاج أفلام ذات جودة استثنائية.
- إذا كان تركيزك الأساسي هو الترسيب على مواد حساسة لدرجة الحرارة: يعد PECVD هو الخيار القياسي، مما يسمح بنمو أفلام عالية الجودة على البلاستيك والبوليمرات والركائز الأخرى التي لا تتحمل الحرارة العالية.
- إذا كان تركيزك الأساسي هو التحكم المطلق في السماكة والتوافق على الهياكل ثلاثية الأبعاد: يعد ترسيب الطبقة الذرية (ALD) هو التقنية الحاسمة لتحقيق طلاءات موحدة وخالية من الثقوب تمامًا.
في نهاية المطاف، يتعلق اختيار تقنية الترسيب الكيميائي للبخار المناسبة بمطابقة الضوابط المحددة للطريقة مع الخصائص المطلوبة لفيلمك الرقيق النهائي.
جدول ملخص:
| تقنية الترسيب الكيميائي للبخار | المميز الرئيسي | التطبيق الأساسي |
|---|---|---|
| APCVD | الضغط الجوي | طلاءات فعالة من حيث التكلفة وعالية الإنتاجية |
| LPCVD | ضغط منخفض | أفلام عالية النقاء ومتجانسة لأشباه الموصلات |
| PECVD | مصدر طاقة البلازما | الترسيب في درجات حرارة منخفضة على ركائز حساسة |
| MOCVD | سلائف عضوية معدنية | أشباه الموصلات المركبة للثنائيات الباعثة للضوء والليزر |
هل أنت مستعد لاختيار تقنية الترسيب الكيميائي للبخار المثالية لتطبيق الفيلم الرقيق الخاص بك؟ يمكن لخبراء KINTEK مساعدتك في التنقل بين المفاضلات بين درجة الحرارة والنقاء ومعدل الترسيب لتحقيق خصائص الفيلم المحددة لديك. سواء كنت تعمل مع أشباه موصلات قوية أو بوليمرات حساسة لدرجة الحرارة، تتخصص KINTEK في توفير معدات المختبر والمواد الاستهلاكية المناسبة لاحتياجات مختبرك الفريدة. اتصل بفريقنا اليوم لمناقشة مشروعك واكتشاف كيف يمكننا تعزيز عملية البحث والتطوير لديك!

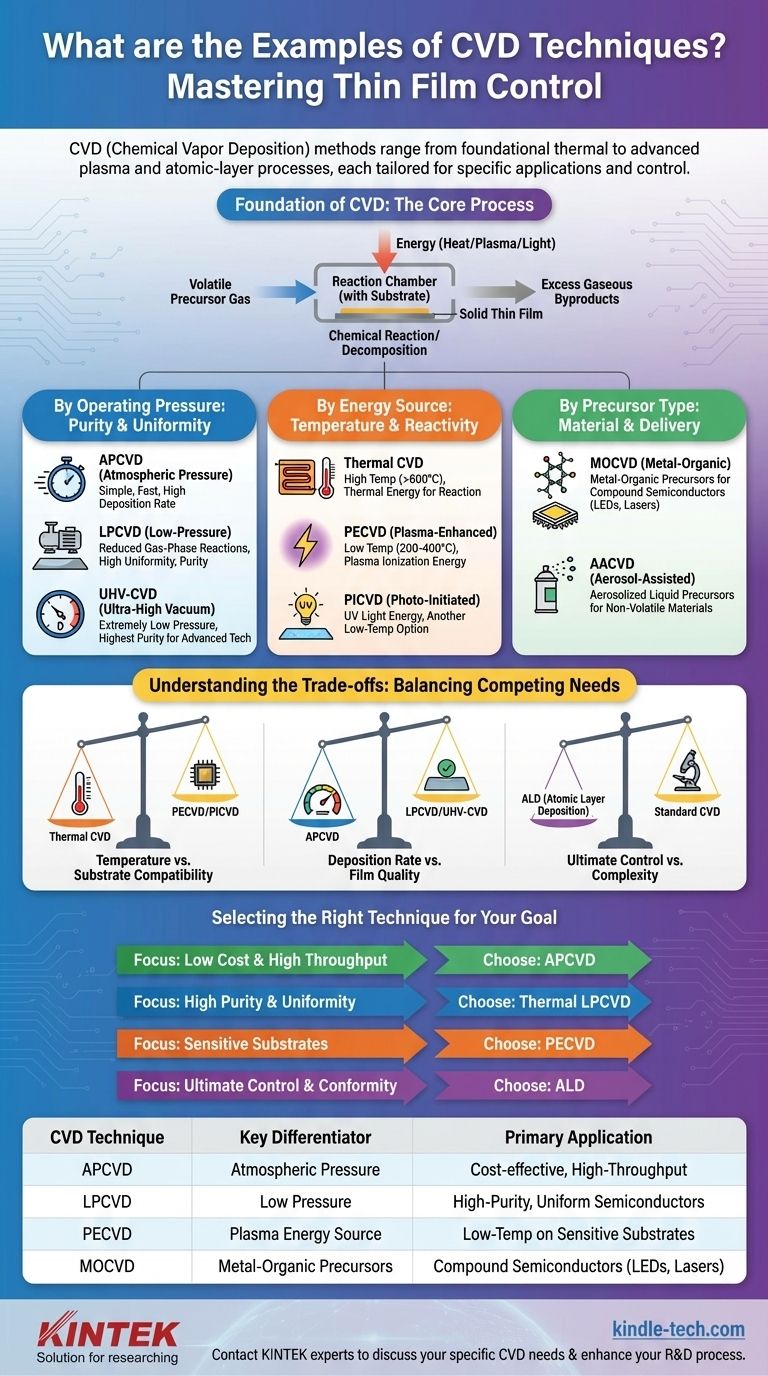

دليل مرئي
