ما هي تقنيات الترسيب في أشباه الموصلات؟ إتقان CVD و PVD و ALD لتصنيع الرقائق

في تصنيع أشباه الموصلات، تندرج تقنيات الترسيب ضمن فئتين أساسيتين: الترسيب الكيميائي للبخار (CVD) والترسيب الفيزيائي للبخار (PVD). تُستخدم هذه العمليات لتطبيق أغشية رقيقة من مواد مختلفة على رقاقة السيليكون، لتشكيل الطبقات المعقدة من المواد العازلة والموصلة وشبه الموصلة التي تشكل الدائرة المتكاملة الحديثة. كما تعد طريقة ثالثة عالية الدقة تسمى الترسيب الطبقي الذري (ALD) حاسمة لتصميمات الرقائق المتقدمة.

التحدي الأساسي ليس مجرد معرفة أسماء تقنيات الترسيب، بل فهم سبب اختيار طريقة معينة. يعتمد القرار على مفاضلة أساسية بين سرعة الترسيب وجودة الفيلم وقدرته على تغطية الهياكل ثلاثية الأبعاد المعقدة والمجهرية على الرقاقة بشكل موحد.

الركيزتان الأساسيتان للترسيب: PVD و CVD

على أعلى مستوى، تتميز طرق الترسيب بكيفية نقل المواد من المصدر إلى سطح الرقاقة. إحداها تستخدم تفاعلًا كيميائيًا، بينما الأخرى تستخدم عملية فيزيائية.

الترسيب الكيميائي للبخار (CVD)

CVD هي تقنية الترسيب الأكثر استخدامًا على نطاق واسع في الصناعة. تتضمن إدخال واحد أو أكثر من الغازات التفاعلية، المعروفة باسم السلائف، إلى غرفة التفاعل.

تتفاعل هذه الغازات كيميائيًا بالقرب من سطح الرقاقة الساخن أو عليه، لتشكل مادة صلبة جديدة تترسب كفيلم رقيق.

الترسيب الفيزيائي للبخار (PVD)

PVD، على النقيض من ذلك، لا تتضمن تفاعلًا كيميائيًا لإنشاء مادة الفيلم. بدلاً من ذلك، تنقل المواد من مصدر صلب أو هدف إلى الرقاقة باستخدام وسائل فيزيائية.

يتم ذلك عادة في فراغ. فكر في الأمر على أنه نقل ذرات ماديًا من النقطة أ (المصدر) إلى النقطة ب (الرقاقة).

تعمق في الترسيب الكيميائي للبخار (CVD)

نظرًا لأن CVD تعتمد على التفاعلات الكيميائية، يمكنها إنتاج أغشية عالية الجودة والنقاء والتجانس. تؤدي الظروف المحددة للتفاعل إلى عدة أشكال مختلفة من CVD، لكل منها غرض مختلف.

دور الضغط والبلازما

CVD بالضغط المنخفض (LPCVD): من خلال العمل عند ضغوط منخفضة جدًا، تسمح LPCVD لجزيئات الغاز بالتحرك بحرية أكبر، مما يؤدي إلى أغشية موحدة للغاية يمكنها تغطية الهياكل المعقدة بالتساوي. غالبًا ما تستخدم لطبقات العزل عالية الجودة والسيليكون متعدد البلورات.

CVD بالضغط الجوي (APCVD): تعمل هذه الطريقة عند الضغط الجوي العادي، مما يجعلها عملية أسرع وذات إنتاجية أعلى. ومع ذلك، فإن جودة الفيلم وتجانسه أقل بشكل عام من LPCVD.

CVD المعزز بالبلازما (PECVD): تستخدم هذه التقنية بلازما كهربائية لإعطاء الطاقة لغازات السلائف. تسمح هذه الطاقة المضافة بحدوث التفاعل الكيميائي عند درجات حرارة أقل بكثير، وهو أمر بالغ الأهمية لمنع تلف الهياكل الحساسة التي تم بناؤها بالفعل على الرقاقة.

الحالة الخاصة للنمو فوق الطبقي (Epitaxy)

الترسيب فوق الطبقي (Epi): هذا شكل متخصص للغاية من CVD يستخدم لنمو طبقة سيليكون أحادية البلورة فوق رقاقة سيليكون أحادية البلورة. تحاكي الطبقة الجديدة تمامًا التركيب البلوري للركيزة، مما ينتج عنه فيلم خالٍ من العيوب بخصائص إلكترونية فائقة.

فهم الترسيب الفيزيائي للبخار (PVD)

PVD هي عملية خط رؤية أساسًا، مما يجعلها ممتازة لترسيب الأغشية على الأسطح المسطحة بسرعة. التقنية الأكثر شيوعًا لـ PVD في تصنيع أشباه الموصلات هي التذرية.

شرح التذرية (Sputtering)

في التذرية، يتم قصف هدف مصنوع من مادة الترسيب المطلوبة بأيونات عالية الطاقة (عادة الأرجون) داخل غرفة تفريغ.

يؤدي هذا القصف إلى إزاحة الذرات ماديًا من الهدف، والتي تنتقل بعد ذلك وتترسب على الرقاقة. إنها طريقة متعددة الاستخدامات للغاية تستخدم لترسيب المعادن مثل الألومنيوم والنحاس والتيتانيوم للأسلاك.

طرق PVD أخرى

تقنية PVD أخرى هي التبخير، حيث يتم تسخين مادة المصدر في فراغ حتى تتبخر. ثم تنتقل الذرات الغازية إلى الرقاقة وتتكثف، لتشكل فيلمًا. على الرغم من أنها أقل شيوعًا للرقائق المنطقية المتقدمة، إلا أنها لا تزال تستخدم في مجالات أخرى من تصنيع الإلكترونيات.

صعود الترسيب الطبقي الذري (ALD)

بالنسبة للرقائق الأكثر تقدمًا ذات الترانزستورات ثلاثية الأبعاد المجهرية، تتطلب تقنية ذات دقة قصوى. وهنا يأتي دور الترسيب الطبقي الذري (ALD).

نهج طبقة تلو الأخرى

ALD هو نوع فرعي من CVD يقسم عملية الترسيب إلى خطوات متسلسلة ذاتية التحديد. يعرض الرقاقة لغاز سلائف واحد، والذي يشكل طبقة ذرية واحدة بالضبط، ثم يطهر الغرفة. ثم يدخل سلائف ثانية للتفاعل مع الطبقة الأولى، ويكمل الفيلم طبقة ذرية واحدة في كل مرة.

لماذا ALD حاسم

بينما ALD بطيء للغاية، فإنه يوفر تحكمًا لا مثيل له في سمك الفيلم والتطابق - القدرة على ترسيب فيلم موحد تمامًا فوق هياكل معقدة للغاية وشبيهة بالخنادق العميقة. هذا أمر لا غنى عنه لترانزستورات FinFET الحديثة وأجهزة الذاكرة المتقدمة.

فهم المفاضلات

يتطلب اختيار تقنية الترسيب الموازنة بين الأولويات المتنافسة.

التطابق مقابل السرعة

تتفوق CVD وخاصة ALD في التطابق. نظرًا لأن غازات السلائف يمكن أن تصل إلى جميع أجزاء السطح المعقد، فإن الفيلم الناتج يكون موحدًا للغاية.

PVD هي تقنية خط رؤية. مثل علبة الرش، تغطي ما يمكنها "رؤيته"، مما يجعل من الصعب تغطية قاع وجوانب الخنادق العميقة بالتساوي. ومع ذلك، فإن PVD أسرع بكثير بشكل عام من ALD.

درجة الحرارة مقابل جودة الفيلم

غالبًا ما تنتج العمليات ذات درجات الحرارة العالية مثل LPCVD أغشية عالية الجودة جدًا. ومع ذلك، يمكن أن تتسبب درجات الحرارة العالية في تلف أو تغيير الطبقات المترسبة سابقًا.

PECVD هو الحل هنا، حيث يستخدم البلازما لتمكين الترسيب عالي الجودة عند درجات حرارة منخفضة. يمكن أن تكون PVD أيضًا عملية ذات درجة حرارة منخفضة.

التكلفة مقابل الدقة

العمليات الأبسط والأسرع مثل APCVD أو PVD أقل تكلفة في التشغيل. ALD، بطبيعتها البطيئة والمتعددة الخطوات والأدوات المعقدة، هي الأغلى ولكنها توفر مستوى من الدقة لا يمكن تحقيقه ببساطة بالطرق الأخرى.

اختيار استراتيجية الترسيب الصحيحة

يتم تحديد اختيارك للتكنولوجيا بالكامل من خلال متطلبات طبقة الفيلم المحددة التي تقوم بإنشائها.

• إذا كان تركيزك الأساسي هو الأسلاك المعدنية السائبة على سطح مسطح نسبيًا: PVD (التذرية) هو الخيار الفعال والموفر للتكلفة.
• إذا كان تركيزك الأساسي هو فيلم عازل عالي الجودة فوق تضاريس لطيفة: توفر طريقة CVD القياسية مثل LPCVD أو PECVD التوازن الصحيح بين الجودة والإنتاجية.
• إذا كان تركيزك الأساسي هو إنشاء فيلم خالٍ من العيوب على بوابة ترانزستور ثلاثي الأبعاد متطور: ALD هو الخيار الوحيد الذي يوفر الدقة والتطابق المطلوبين، على الرغم من تكلفته وبطئه.

في النهاية، يمكّنك فهم المبادئ الأساسية لكل تقنية من اختيار الأداة المناسبة للوظيفة المناسبة في عالم تصنيع أشباه الموصلات المعقد.

جدول ملخص:

التقنية	الطريقة الأساسية	الخصائص الرئيسية	التطبيقات الشائعة
CVD (الترسيب الكيميائي للبخار)	تفاعل كيميائي لغازات السلائف	جودة فيلم عالية، تطابق ممتاز، خيارات ضغط/حرارة متنوعة	طبقات عازلة، سيليكون متعدد البلورات، نمو فوق طبقي
PVD (الترسيب الفيزيائي للبخار)	نقل فيزيائي من هدف صلب	خط رؤية، ترسيب سريع، درجة حرارة منخفضة	أسلاك معدنية (Al, Cu, Ti)، نقاط اتصال
ALD (الترسيب الطبقي الذري)	تفاعلات كيميائية متسلسلة ذاتية التحديد	دقة قصوى، تطابق مثالي، بطيء جدًا	ترانزستورات ثلاثية الأبعاد متقدمة، عوازل بوابة عالية k

حسّن عملية تصنيع أشباه الموصلات لديك مع KINTEK

يعد اختيار تقنية الترسيب الصحيحة أمرًا بالغ الأهمية لتحقيق التوازن المثالي بين جودة الفيلم والتطابق والإنتاجية في تصنيع أشباه الموصلات لديك. سواء كنت تحتاج إلى قدرات PVD عالية السرعة، أو تطابق CVD الممتاز، أو دقة ALD على المستوى الذري، فإن KINTEK لديها الخبرة والمعدات لدعم احتياجات مختبرك الفريدة.

بصفتها متخصصة في معدات المختبرات والمواد الاستهلاكية المتقدمة، توفر KINTEK:

• أنظمة ترسيب حديثة مصممة خصيصًا لمتطلبات البحث والإنتاج لديك
• إرشادات الخبراء حول اختيار التقنية المثلى لتطبيقاتك المحددة
• دعم شامل لمختبرات أشباه الموصلات التي تطور رقائق الجيل التالي

هل أنت مستعد لتعزيز قدرات الترسيب لديك؟ اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلول KINTEK أن تدفع مشاريع تصنيع أشباه الموصلات لديك قدمًا.

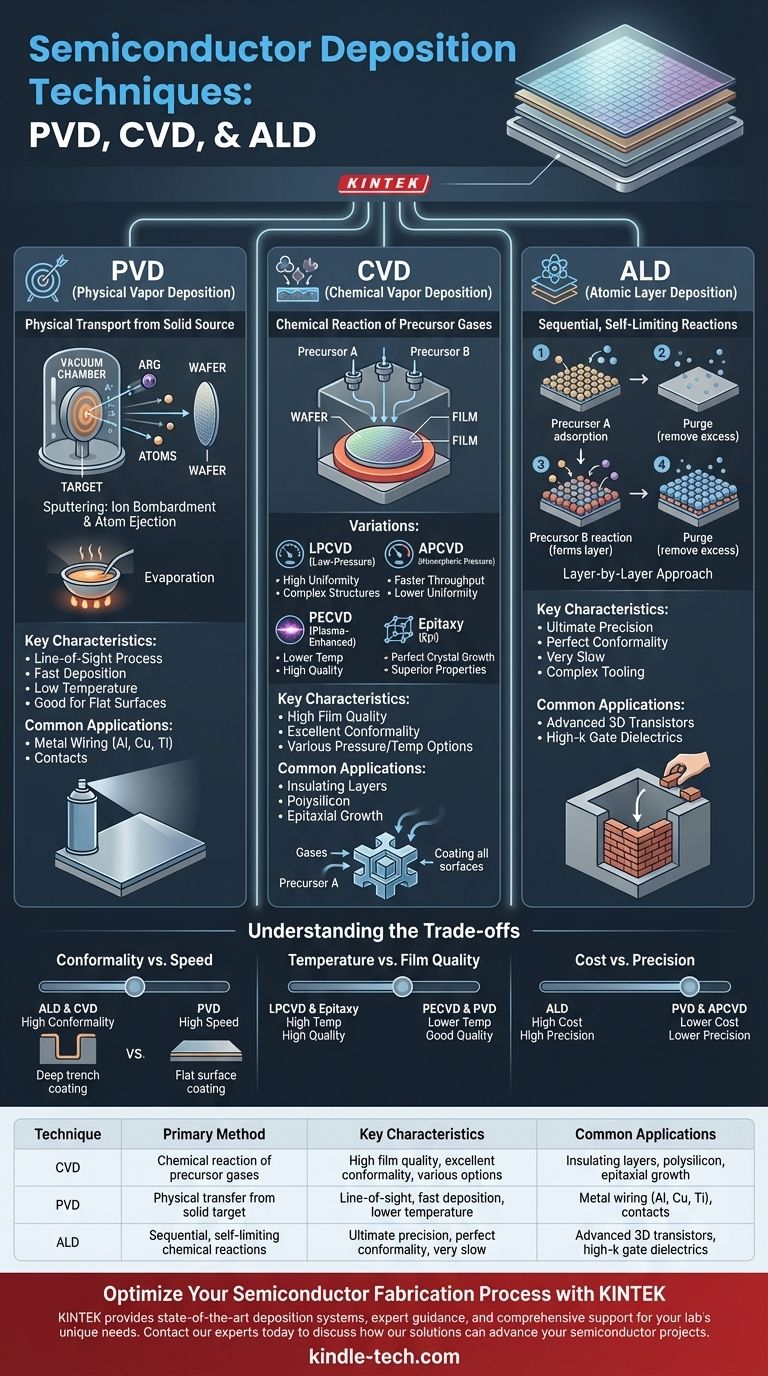

دليل مرئي
