ما هو تخليق الجرافين بطريقة الترسيب الكيميائي للبخار (CVD)؟ الدليل الشامل للإنتاج على النطاق الصناعي

في جوهره، يعد الترسيب الكيميائي للبخار (CVD) للجرافين عملية هندسة دقيقة تُستخدم لنمو طبقة واحدة ومستمرة من ذرات الكربون على ركيزة. يتضمن إدخال غاز يحتوي على الكربون، مثل الميثان، إلى غرفة ذات درجة حرارة عالية حيث يتحلل. يعمل رق الصفيحة المعدنية، عادةً النحاس، كمحفز، ويوفر سطحًا يمكن لذرات الكربون أن ترتب نفسها عليه في هيكل الشبكة السداسية للجرافين.

لا يعد الترسيب الكيميائي للبخار مجرد وصفة لصنع الجرافين؛ بل هو تقنية تصنيع قابلة للتطوير. تكمن ميزته الأساسية في قدرته على تجميع جرافين عالي الجودة أحادي الطبقة من الأسفل إلى الأعلى على مساحات سطح كبيرة، مما يجعله الطريقة الرائدة للتطبيقات الصناعية والإلكترونية.

الآلية الأساسية: تفصيل خطوة بخطوة

لفهم الترسيب الكيميائي للبخار، من الأفضل اعتباره عملية تجميع ذرية متسلسلة ومتحكم بها. كل خطوة حاسمة لجودة فيلم الجرافين النهائي.

الخطوة 1: إدخال المادة الأولية

يتم حقن غاز أولي متطاير قائم على الكربون، وأكثرها شيوعًا هو الميثان (CH₄)، في غرفة مغلقة تحت ظروف تفريغ.

الخطوة 2: التحلل الحراري

يتم تسخين الغرفة إلى درجات حرارة عالية للغاية، عادة حوالي 1000 درجة مئوية. توفر هذه الحرارة الشديدة الطاقة اللازمة لكسر الروابط الكيميائية في الغاز الأولي، وهي عملية تُعرف باسم الانحلال الحراري، والتي تحرر ذرات الكربون الفردية.

الخطوة 3: الامتزاز السطحي التحفيزي

يوجد داخل الغرفة ركيزة معدنية، مثل رقائق النحاس (Cu). هذا المعدن ليس مجرد سطح للنمو عليه؛ بل يعمل كمحفز، مما يقلل بشكل كبير من الطاقة المطلوبة لحدوث تفاعل التحلل.

الخطوة 4: التنوّي والنمو

تنتشر ذرات الكربون الحرة عبر سطح المعدن الساخن. تبدأ في الترابط مع بعضها البعض، مكونة جزرًا صغيرة أو "نوى" من الجرافين. مع ارتباط المزيد من ذرات الكربون بحواف هذه الجزر، فإنها تنمو وتندمج في النهاية لتشكل صفحة مستمرة بسمك ذرة واحدة تغطي الركيزة.

الخطوة 5: النقل إلى الركيزة النهائية

نظرًا لأن الجرافين يكون أكثر فائدة على الركائز العازلة مثل رقائق السيليكون أو البلاستيك، يجب نقل الفيلم المتكون حديثًا. تتضمن هذه العملية الدقيقة عادةً طلاء الجرافين بدعامة بوليمرية، وحفر المعدن المحفز، ووضع ورقة الجرافين-البوليمر بعناية على الركيزة المستهدفة.

الدور الحاسم للمحفز

يعد اختيار المحفز المعدني العامل الأكثر أهمية الذي يحدد الخصائص النهائية للجرافين. يتم التحكم في التفاعل من خلال قابلية ذوبان الكربون في المعدن.

انخفاض قابلية ذوبان الكربون (مثل النحاس)

يتمتع النحاس بقابلية ذوبان منخفضة جدًا للكربون. هذا يعني أن ذرات الكربون لا تذوب في كتلة المعدن. بدلاً من ذلك، تقتصر العملية على السطح. هذه آلية الامتزاز السطحي تحد من نفسها ذاتيًا، وتتوقف عادةً بمجرد تشكل طبقة أحادية كاملة من الجرافين، مما يجعل النحاس المحفز المثالي للتطبيقات الإلكترونية عالية الجودة أحادية الطبقة.

ارتفاع قابلية ذوبان الكربون (مثل النيكل)

يتمتع النيكل بقابلية ذوبان عالية للكربون. في درجات الحرارة المرتفعة، تذوب ذرات الكربون أولاً داخل رقائق النيكل. عندما تبرد الرقاقة، تنخفض قابلية الذوبان، وتترسب ذرات الكربون مرة أخرى على السطح لتكوين الجرافين. يصعب التحكم في آلية الانتشار والفصل هذه، ويمكن أن تؤدي بسهولة إلى تكوين طبقات جرافين متعددة وغير متسقة.

فهم المفاضلات والتحديات

على الرغم من أن الترسيب الكيميائي للبخار هو الطريقة الأكثر فعالية لإنتاج الجرافين على نطاق واسع، إلا أنه ليس خاليًا من التعقيدات. يعد الاعتراف بهذه التحديات مفتاحًا للتنفيذ الناجح.

مراقبة الجودة أمر بالغ الأهمية

يمكن أن تتعطل شبكة الجرافين السداسية "المثالية" بسبب العيوب والتجاعيد وحدود الحبيبات حيث تلتقي جزر النمو المختلفة. يمكن لهذه الشوائب أن تقلل من الخصائص الإلكترونية والميكانيكية الاستثنائية للمادة.

عملية النقل دقيقة

يعد نقل فيلم بسمك ذرة واحدة دون تمزيقه أو تجعيده أو تلويثه تحديًا هندسيًا كبيرًا. غالبًا ما تكون خطوة النقل هي مصدر معظم العيوب الموجودة في المنتج النهائي.

التكلفة والتعقيد

على الرغم من وصفها بأنها غير مكلفة نسبيًا للإنتاج على مساحة كبيرة، يتطلب الترسيب الكيميائي للبخار استثمارًا رأسماليًا كبيرًا. فهو يعتمد على أنظمة تفريغ عالية، وأجهزة تحكم دقيقة في تدفق الغاز، وأفران ذات درجة حرارة عالية، وكلها تتطلب خبرة للتشغيل باستمرار.

اتخاذ الخيار الصحيح لهدفك

يتم تحديد اختيارك لمعلمات الترسيب الكيميائي للبخار بالكامل من خلال تطبيق الاستخدام النهائي الخاص بك.

• إذا كان تركيزك الأساسي هو الإلكترونيات عالية الجودة: إعطاء الأولوية للمحفز النحاسي لنموه أحادي الطبقة المحدد ذاتيًا والتحكم بدقة في عملية النقل لتقليل العيوب.
• إذا كان تركيزك الأساسي هو الإنتاج على نطاق واسع للمركبات أو الطلاءات: قد تكون عملية النمو الأسرع على محفز مثل النيكل مقبولة، حتى لو أنتجت عيوبًا طفيفة أو طبقات متعددة حيث لا يكون الأداء الإلكتروني المطلق هو الهدف.
• إذا كان تركيزك الأساسي هو البحث والتطوير: قم بتجربة مواد أولية ودرجات حرارة ومحفزات مختلفة لضبط الخصائص المحددة لفيلم الجرافين للتطبيقات الجديدة.

في نهاية المطاف، يتمثل إتقان عملية الترسيب الكيميائي للبخار في التحكم في التجميع على المستوى الذري لإطلاق العنان للإمكانات الرائعة للجرافين.

جدول ملخص:

الجانب الرئيسي	الوصف
العملية	تجميع من الأسفل إلى الأعلى لذرات الكربون على ركيزة تحفيزية.
المحفز الرئيسي	النحاس (للطبقة الواحدة) أو النيكل (للطبقات المتعددة).
الميزة الأساسية	إنتاج قابل للتطوير لجرافين عالي الجودة بمساحة كبيرة.
التحدي الأساسي	عملية النقل الدقيقة والتحكم في العيوب.

هل أنت مستعد لدمج الجرافين عالي الجودة في أبحاثك أو تطوير منتجاتك؟

تتخصص KINTEK في توفير المعدات المخبرية المتقدمة والمواد الاستهلاكية اللازمة لعمليات الترسيب الكيميائي للبخار الدقيقة. سواء كنت تقوم بتطوير إلكترونيات الجيل التالي أو مواد مركبة متقدمة، فإن خبرتنا وحلولنا الموثوقة تساعدك على تحقيق نتائج متسقة وعالية الجودة.

اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم أهدافك المحددة لتخليق الجرافين.

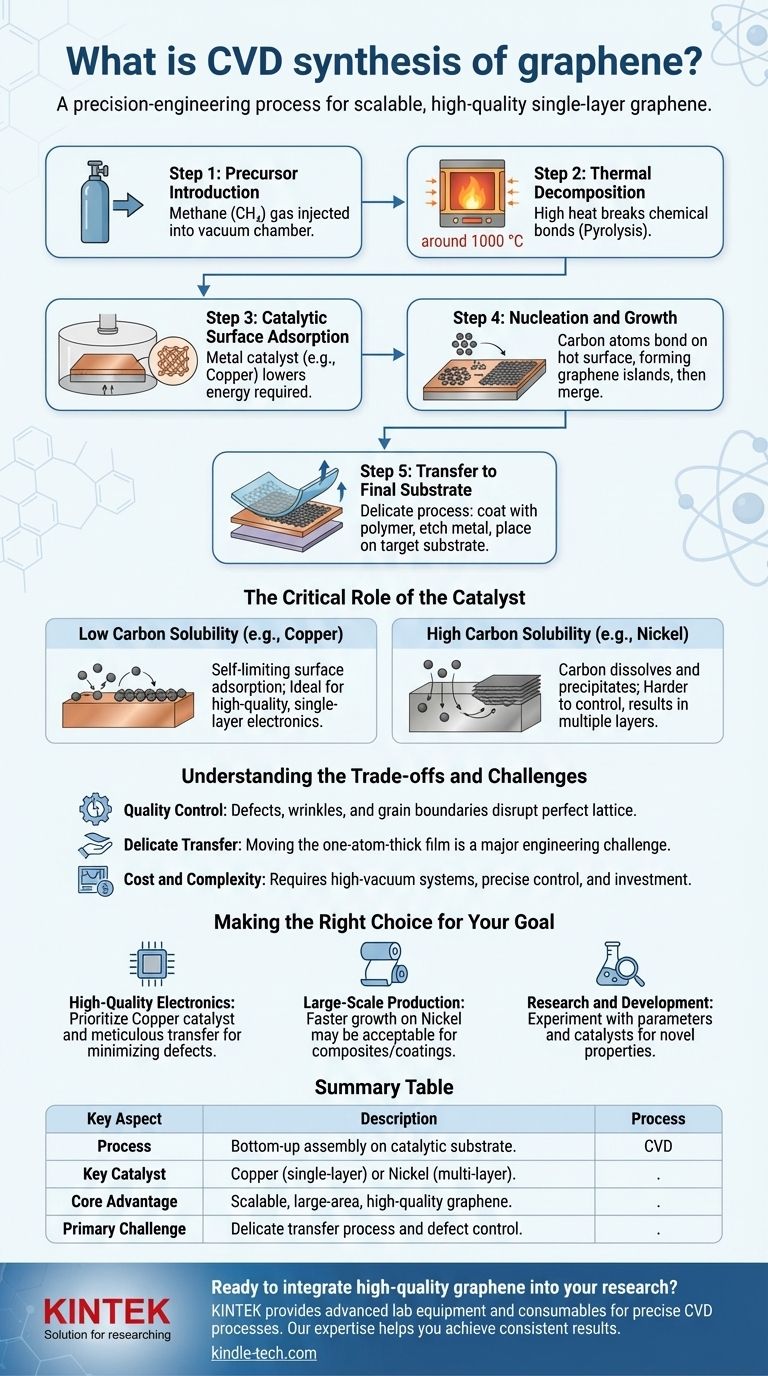

دليل مرئي
