ما هي عملية الترسيب الكيميائي للبخار (CVD) للسيليكون؟ دليل لترسيب أغشية السيليكون عالية النقاء

بشكل أساسي، عملية الترسيب الكيميائي للبخار (CVD) للسيليكون هي عملية تحول غازًا يحتوي على السيليكون إلى طبقة صلبة وعالية النقاء من السيليكون على سطح ساخن. هذا ليس مجرد طلاء بسيط، بل هو تفاعل كيميائي محكم. داخل غرفة متخصصة، يتم إدخال الغازات الأولية وتتفاعل على ركيزة ساخنة (مثل رقاقة السيليكون)، مما يؤدي إلى تحرر ذرات السيليكون وترسبها على السطح، لتشكل طبقة جديدة ذرة تلو الأخرى.

المبدأ الأساسي لترسيب السيليكون بالترسيب الكيميائي للبخار ليس مجرد "طلاء" بل هو تفاعل كيميائي محكم. من خلال الإدارة الدقيقة لدرجة الحرارة والضغط وتدفق الغاز، يمكننا تحديد كيفية تحرير ذرات السيليكون من الغاز الأولي وتجميعها في طبقة صلبة بلورية أو غير متبلورة على ركيزة.

الآلية الأساسية: من الغاز إلى السيليكون الصلب

لفهم ترسيب السيليكون بالترسيب الكيميائي للبخار حقًا، يجب أن تنظر إليه كعملية تصنيع دقيقة ومتعددة الخطوات. كل خطوة حاسمة لإنتاج طبقة بالسمك والنقاء والتركيب المطلوب.

الغاز الأولي: مصدر السيليكون

تبدأ العملية بـ غاز أولي، وهو مركب متطاير يحتوي على ذرات السيليكون. يتم اختيار هذه الغازات لأنها تتحلل بشكل متوقع عند درجات حرارة عالية.

تشمل السلائف الشائعة لترسيب السيليكون ما يلي:

• السايلان (SiH₄): يتحلل عند درجات حرارة منخفضة نسبيًا، ولكنه يمكن أن يكون شديد التفاعل.
• ثنائي كلورو سايلان (SiH₂Cl₂): يوفر توازنًا جيدًا بين التفاعل والسلامة.
• ثلاثي كلورو سايلان (SiHCl₃): يستخدم بشكل أساسي لإنتاج البولي سيليكون السائب عالي النقاء لصناعة الإلكترونيات.

غالبًا ما يتم تخفيف هذه السلائف بـ غاز حامل، مثل الهيدروجين (H₂) أو النيتروجين (N₂)، للتحكم في معدل التفاعل وضمان التسليم الموحد.

عملية الترسيب: تفاعل خطوة بخطوة

يتكشف التحول من الغاز إلى الطبقة الصلبة في سلسلة من الأحداث الفيزيائية والكيميائية داخل غرفة التفاعل.

1. نقل الغاز: يتم حقن الغاز الأولي والغازات الحاملة في الغرفة وتتدفق نحو الركيزة الساخنة.
2. تفاعل السطح: عندما تصطدم جزيئات السلائف بسطح الركيزة الساخن، فإنها تكتسب طاقة حرارية كافية لكسر روابطها الكيميائية. على سبيل المثال، يتحلل السايلان إلى سيليكون صلب وغاز هيدروجين: SiH₄ (غاز) → Si (صلب) + 2H₂ (غاز).
3. نمو الطبقة: تكون ذرات السيليكون المتحررة حديثًا شديدة التفاعل وترتبط بسطح الركيزة. تهاجر عبر السطح حتى تجد موقعًا مستقرًا، وتتراكم على الشبكة البلورية وتشكل طبقة مستمرة.
4. إزالة المنتجات الثانوية: يتم ضخ المنتجات الثانوية الغازية للتفاعل (مثل H₂ في المثال أعلاه) باستمرار من الغرفة. وهذا يمنعها من التدخل في التفاعل ويحافظ على نقاء الطبقة المتنامية.

الدور الحاسم لدرجة الحرارة

درجة الحرارة هي أهم مفتاح تحكم في عملية الترسيب الكيميائي للبخار. إنها تحدد بشكل مباشر معدل التفاعل، والأهم من ذلك، التركيب النهائي لطبقة السيليكون.

• السيليكون متعدد البلورات (Polysilicon): عند درجات حرارة عالية (عادة 900-1100 درجة مئوية)، تمتلك الذرات المترسبة طاقة كافية للتحرك ومحاذاة نفسها في حبيبات بلورية صغيرة ومنظمة. هذا "البولي سيليكون" ضروري لتطبيقات مثل بوابات الترانزستور.
• السيليكون غير المتبلور (a-Si:H): عند درجات حرارة منخفضة (أقل من حوالي 500 درجة مئوية)، تمتلك الذرات طاقة أقل و"تلتصق" بشكل أساسي حيث تهبط، مما يخلق بنية غير منظمة وغير بلورية.

فهم المقايضات والاختلافات

عملية الترسيب الكيميائي الحراري للبخار الأساسية ليست الخيار الوحيد. يتضمن اختيار الطريقة الموازنة بين الأولويات المتنافسة مثل درجة حرارة المعالجة وسرعة الترسيب وجودة الطبقة.

الترسيب الكيميائي الحراري للبخار (Thermal CVD) مقابل الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)

العملية الموصوفة حتى الآن هي الترسيب الكيميائي الحراري للبخار (Thermal CVD)، والتي تعتمد فقط على درجات الحرارة العالية لبدء التفاعل.

الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) هو اختلاف حاسم. يستخدم بلازما RF لتنشيط الغاز الأولي، وتكسيره إلى أيونات وجذور تفاعلية. وهذا يسمح بالترسيب عند درجات حرارة أقل بكثير (مثل 200-400 درجة مئوية)، وهو أمر حيوي لترسيب الأغشية على الأجهزة التي تحتوي بالفعل على طبقات معدنية أو مكونات أخرى حساسة للحرارة.

معدل الترسيب مقابل جودة الطبقة

هناك مقايضة أساسية بين السرعة والكمال. يمكن أن يؤدي زيادة درجة الحرارة وتركيز السلائف إلى تسريع معدل الترسيب، ولكنه قد يؤدي أيضًا إلى طبقة أقل تجانسًا مع المزيد من العيوب الهيكلية. غالبًا ما تتطلب التطبيقات الإلكترونية عالية الجودة ترسيبًا أبطأ وأكثر تحكمًا لتحقيق بنية ذرية شبه مثالية.

تحدي النقاء

الترسيب الكيميائي للبخار حساس للغاية للتلوث. يمكن لأي جزيئات غير مرغوب فيها في تيار الغاز أو الغرفة أن تندمج في طبقة السيليكون المتنامية كشوائب. يمكن لهذه الشوائب أن تغير بشكل جذري الخصائص الكهربائية للطبقة، مما يجعل نقاء العملية وظروف الغرفة النظيفة أمرًا بالغ الأهمية.

كيفية تطبيق هذا على هدفك

تُملى عملية الترسيب الكيميائي للبخار المحددة التي تختارها بالكامل من خلال التطبيق النهائي لطبقة السيليكون.

• إذا كان تركيزك الأساسي هو إنشاء بوابات ترانزستور: ستستخدم عملية ترسيب كيميائي حراري للبخار، على الأرجح مع السايلان، لترسيب طبقة سيليكون متعدد البلورات عالية الجودة وموصلة عند درجات حرارة عالية.
• إذا كان تركيزك الأساسي هو ترسيب طبقة عازلة نهائية على شريحة مكتملة: يجب عليك استخدام عملية PECVD ذات درجة حرارة منخفضة لتجنب صهر وصلات الألومنيوم البينية أو إتلاف المكونات الأخرى المصنعة بالفعل على الرقاقة.
• إذا كان تركيزك الأساسي هو تصنيع السيليكون السائب للخلايا الشمسية: ستستخدم عملية عالية السرعة ودرجة حرارة عالية مثل طريقة سيمنز، التي تستخدم ثلاثي كلورو سايلان لإنتاج كميات كبيرة من البولي سيليكون عالي النقاء.

في النهاية، يكمن إتقان ترسيب السيليكون بالترسيب الكيميائي للبخار في التحكم الدقيق في تفاعل كيميائي لبناء مادة صلبة، ذرة تلو الأخرى، لغرض إلكتروني محدد.

جدول الملخص:

الجانب الرئيسي	الوصف
العملية	تحول كيميائي لغاز يحتوي على السيليكون إلى طبقة صلبة على ركيزة ساخنة.
المتغيرات الرئيسية	درجة الحرارة، الضغط، تدفق الغاز، ونوع السلائف (مثل السايلان، ثنائي كلورو سايلان).
الطرق الشائعة	الترسيب الكيميائي الحراري للبخار (Thermal CVD) (درجة حرارة عالية) والترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) (درجة حرارة منخفضة).
التطبيقات	بوابات الترانزستور، الخلايا الشمسية، الطبقات العازلة على الرقائق.

هل تحتاج إلى ترسيب دقيق للسيليكون لمختبرك؟ تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية لعمليات الترسيب الكيميائي للبخار، مما يساعدك على تحقيق أغشية سيليكون عالية النقاء وموحدة للإلكترونيات والخلايا الكهروضوئية والبحث والتطوير. دع خبرائنا يصممون حلاً لاحتياجاتك المحددة من درجة الحرارة والنقاء والإنتاجية. اتصل بنا اليوم لمناقشة مشروعك!

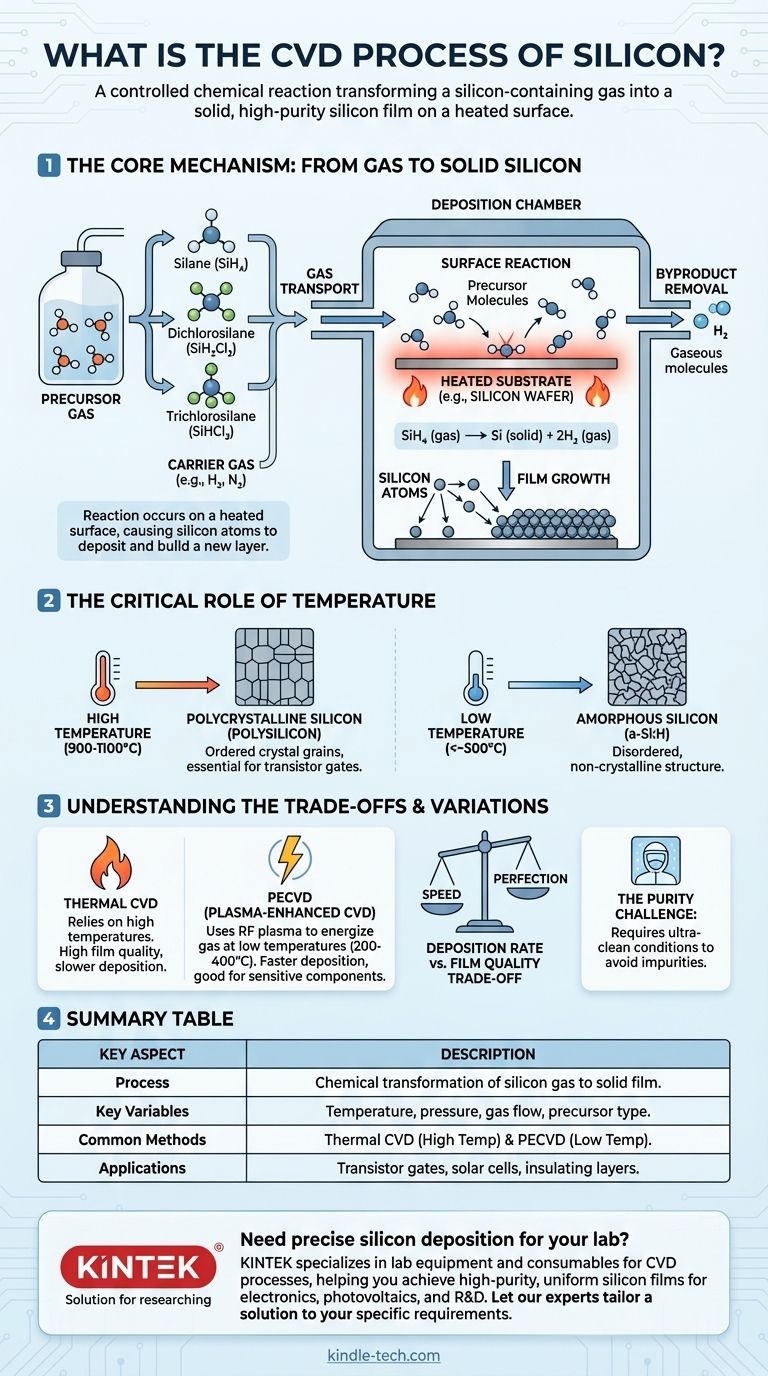

دليل مرئي
