الفرق الأساسي بين الترسيب الكيميائي للبخار (CVD) والترسيب الفيزيائي للبخار (PVD) يكمن في كيفية وصول مادة الطلاء وتكوينها على سطح الجزء. يستخدم الترسيب الكيميائي للبخار تفاعلًا كيميائيًا بين الغازات الأولية لتخليق مادة صلبة جديدة مباشرة على الركيزة. في المقابل، يقوم الترسيب الفيزيائي للبخار بنقل مادة ماديًا من مصدر صلب إلى الركيزة عن طريق تبخيرها والسماح لها بالتكثف، دون تفاعل كيميائي يحدد الفيلم النهائي.
التمييز الجوهري ليس مجرد مسألة عملية، بل هو مسألة إنشاء مقابل نقل. يقوم الترسيب الكيميائي للبخار بإنشاء فيلم جديد كيميائيًا على السطح، بينما يقوم الترسيب الفيزيائي للبخار بنقل مادة موجودة ماديًا إلى السطح. هذا الاختلاف الوحيد يحدد تطبيقات وفوائد وقيود كل تقنية.
الآلية الأساسية: التخليق الكيميائي مقابل النقل المادي
لاختيار العملية المناسبة، يجب عليك أولاً فهم المبدأ الأساسي الذي يفصل بينهما. إحداهما تبني طلاءً من وحدات بناء ذرية، بينما تنقل الأخرى كاملة.
كيف يعمل الترسيب الكيميائي للبخار (CVD): البناء من الغاز صعوداً
في الترسيب الكيميائي للبخار، يتم وضع الجزء المراد طلاؤه داخل غرفة تفاعل. ثم يتم إدخال غازات أولية متطايرة تحتوي على العناصر الكيميائية المطلوبة.
توفر درجات الحرارة العالية (أو البلازما) الطاقة اللازمة للتسبب في تفاعل هذه الغازات أو تحللها على سطح الجزء. يقوم هذا التفاعل الكيميائي بتخليق غشاء رقيق صلب ومستقر جديد مرتبط كيميائيًا بالركيزة. يشبه الأمر البناء على المستوى الذري، حيث يتم بناء مادة جديدة جزيئًا بجزيء.
كيف يعمل الترسيب الفيزيائي للبخار (PVD): نقل الصلب إلى بخار إلى صلب
في الترسيب الفيزيائي للبخار، تبدأ العملية بمصدر مادة صلبة، يُعرف باسم "الهدف"، والذي له نفس تكوين الطلاء المطلوب. يتم وضع هذا الهدف في غرفة تفريغ مع الركيزة.
ثم يتم تطبيق الطاقة على الهدف - غالبًا من خلال قصف الأيونات (الرش) أو الحرارة العالية (التبخير) - مما يتسبب في طرد الذرات أو الجزيئات من سطحه. تسافر هذه الجسيمات المتبخرة في خط مستقيم عبر الفراغ وتتكثف على الركيزة الأكثر برودة، مشكلة غشاءً رقيقًا. هذه عملية مادية بخط رؤية مباشر، تشبه إلى حد كبير الطلاء بالرش باستخدام الذرات الفردية.
خصائص العملية الرئيسية
يؤدي الاختلاف في الآلية إلى خصائص عملية متميزة، تؤثر على كل شيء بدءًا من المواد التي يمكنك استخدامها وحتى شكل الأجزاء التي يمكنك طلاؤها.
المواد الأولية والتنوع
يقتصر الترسيب الكيميائي للبخار (CVD) على توفر المواد الكيميائية الأولية المناسبة. يجب أن تكون قادرًا على إيجاد غازات متطايرة ومستقرة بما يكفي للنقل، ولكنها تفاعلية بما يكفي لترسيب فيلم في ظل ظروف محددة.
يتمتع الترسيب الفيزيائي للبخار (PVD) بتنوع أكبر بكثير في اختيار المواد. يمكن ترسيب أي معدن أو سبيكة أو مركب سيراميك يمكن تحويله إلى هدف صلب تقريبًا، مما يوفر لوحة أوسع بكثير من خيارات الطلاء.
التغطية المطابقة (المتوافقة)
يتفوق الترسيب الكيميائي للبخار (CVD) في إنشاء طلاءات متوافقة للغاية. نظرًا لأن الغازات الأولية يمكن أن تتدفق داخل وحول الهندسات المعقدة، فإن الفيلم الناتج له سمك موحد، حتى داخل الخنادق العميقة أو على الأشكال ثلاثية الأبعاد المعقدة. هذه ميزة حاسمة في تصنيع أشباه الموصلات.
الترسيب الفيزيائي للبخار (PVD) هو عملية خط رؤية مباشر. تسافر المادة المتبخرة في مسار مستقيم من المصدر إلى الركيزة. هذا يعني أن الأسطح التي لا تواجه المصدر مباشرة ستتلقى القليل أو لا شيء من الطلاء، وهو تأثير يُعرف باسم "التظليل".
درجة حرارة التشغيل
غالبًا ما يتطلب الترسيب الكيميائي للبخار (CVD) التقليدي درجات حرارة ركيزة عالية جدًا (غالبًا >600 درجة مئوية) لدفع التفاعلات الكيميائية اللازمة. هذا يمكن أن يتلف أو يشوه المواد الحساسة للحرارة مثل البلاستيك أو بعض السبائك المعدنية.
يمكن للمتغيرات الأحدث مثل الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD) استخدام البلازما لتوفير الطاقة، مما يسمح بالترسيب في درجات حرارة أقل بكثير. يمكن أيضًا إجراء عمليات الترسيب الفيزيائي للبخار (PVD) في درجات حرارة أقل من الترسيب الكيميائي للبخار الحراري، مما يجعلها أكثر ملاءمة لطلاء الأجزاء الحساسة للحرارة.
فهم المفاضلات
لا توجد طريقة متفوقة عالميًا. يتم تحديد الخيار الأمثل من خلال المتطلبات المحددة لتطبيقك، ولكل منها مفاضلات واضحة.
جودة الفيلم والالتصاق
نظرًا لأن أغشية الترسيب الكيميائي للبخار تنمو مباشرة على السطح عبر روابط كيميائية، فإنها غالبًا ما تظهر التصاقًا ممتازًا ويمكن إنتاجها بنقاء عالٍ جدًا وهياكل بلورية مضبوطة. القدرة على إنشاء صفائح جرافين عالية الجودة ومنخفضة العيوب هي شهادة على دقة الترسيب الكيميائي للبخار.
يعتمد التصاق فيلم الترسيب الفيزيائي للبخار بشكل كبير على طاقة الجسيمات المترسبة ونظافة الركيزة. في حين يمكن تحقيق التصاق ممتاز، فهو رابط مادي، وليس كيميائيًا.
تعقيد العملية والتكلفة
يمكن أن تكون عمليات الترسيب الكيميائي للبخار معقدة، وغالبًا ما تتعامل مع غازات أولية سامة أو أكالة أو قابلة للاشتعال تلقائيًا تتطلب بنية تحتية واسعة للسلامة والمناولة.
أنظمة الترسيب الفيزيائي للبخار، على الرغم من أنها لا تزال تتطلب تفريغًا عاليًا وإمدادات طاقة متطورة، إلا أنها غالبًا ما تكون أبسط من الناحية المفاهيمية ويمكن أن تكون أسهل في التشغيل، خاصة لترسيب المعادن الشائعة والطلاءات الصلبة مثل نيتريد التيتانيوم (TiN).
معدل الترسيب
غالبًا ما يمكن لعمليات الترسيب الفيزيائي للبخار تحقيق معدلات ترسيب أعلى من الترسيب الكيميائي للبخار، وهو ما يمكن أن يكون ميزة للتطبيقات التي تتطلب طلاءات سميكة أو إنتاجًا عالي الإنتاجية. غالبًا ما تكون تفاعلات الترسيب الكيميائي للبخار هي الخطوة المحددة للمعدل.
اتخاذ الخيار الصحيح لهدفك
ستحدد الاحتياجات المحددة لتطبيقك - المادة، والهندسة، والأداء المطلوب - أفضل طريقة للترسيب.
- إذا كان تركيزك الأساسي هو النقاء المطلق والتغطية الموحدة على الأشكال ثلاثية الأبعاد المعقدة (مثل أشباه الموصلات): الترسيب الكيميائي للبخار هو الخيار الأفضل لقدرته على التغطية المتوافقة وغير المباشرة لخط الرؤية.
- إذا كان تركيزك الأساسي هو ترسيب مجموعة واسعة من المعادن أو السبائك أو السيراميك في درجات حرارة منخفضة نسبيًا: يوفر الترسيب الفيزيائي للبخار تنوعًا لا مثيل له في المواد وهو أكثر توافقًا مع الركائز الحساسة للحرارة.
- إذا كان تركيزك الأساسي هو طلاء صلب ومقاوم للتآكل لأدوات القطع أو المكونات: يتم استخدام كليهما، ولكن رش الترسيب الفيزيائي للبخار هو المعيار الصناعي لتنوعه ومجموعة مواده الصلبة.
- إذا كان تركيزك الأساسي هو تخليق مادة بلورية محددة وعالية الجودة مثل الألماس أو الجرافين: الترسيب الكيميائي للبخار هو الطريقة الحاسمة لنمو مثل هذه الأغشية بدقة على المستوى الذري.
من خلال فهم الفرق الأساسي بين التخليق الكيميائي والنقل المادي، يمكنك اختيار تقنية الترسيب التي تتوافق بشكل أفضل مع أهدافك المتعلقة بالمواد والأداء بثقة.
جدول الملخص:
| الميزة | الترسيب الكيميائي للبخار (CVD) | الترسيب الفيزيائي للبخار (PVD) |
|---|---|---|
| الآلية الأساسية | تفاعل كيميائي للغازات الأولية | نقل مادي للمادة المصدر الصلبة |
| تغطية الطلاء | متوافقة (تغطي الأشكال ثلاثية الأبعاد المعقدة) | خط رؤية مباشر (قد يحدث تظليل) |
| درجة الحرارة النموذجية | عالية (غالبًا >600 درجة مئوية) | أقل (مناسبة للركائز الحساسة للحرارة) |
| تنوع المواد | محدود بتوافر الغازات الأولية | واسع (المعادن والسبائك والسيراميك) |
| التطبيقات الرئيسية | أشباه الموصلات، الجرافين، أغشية الألماس | الطلاءات الصلبة (مثل TiN)، الطلاءات الزخرفية |
لا يزال غير متأكد من طريقة الترسيب المناسبة لتطبيقك؟ تتخصص KINTEK في تقديم التوجيه الخبير ومعدات المختبرات عالية الجودة لكل من عمليات الترسيب الكيميائي للبخار والترسيب الفيزيائي للبخار. سواء كنت بحاجة إلى طلاء أجزاء ثلاثية الأبعاد معقدة بتغطية الترسيب الكيميائي للبخار المتوافقة أو تطبيق طلاءات معدنية متينة باستخدام تنوع الترسيب الفيزيائي للبخار، يمكن لفريقنا مساعدتك في اختيار الحل الأمثل لاحتياجات مختبرك. اتصل بنا اليوم لمناقشة متطلباتك المحددة واكتشاف كيف يمكن لخبرتنا تعزيز نتائج البحث والتطوير لديك.

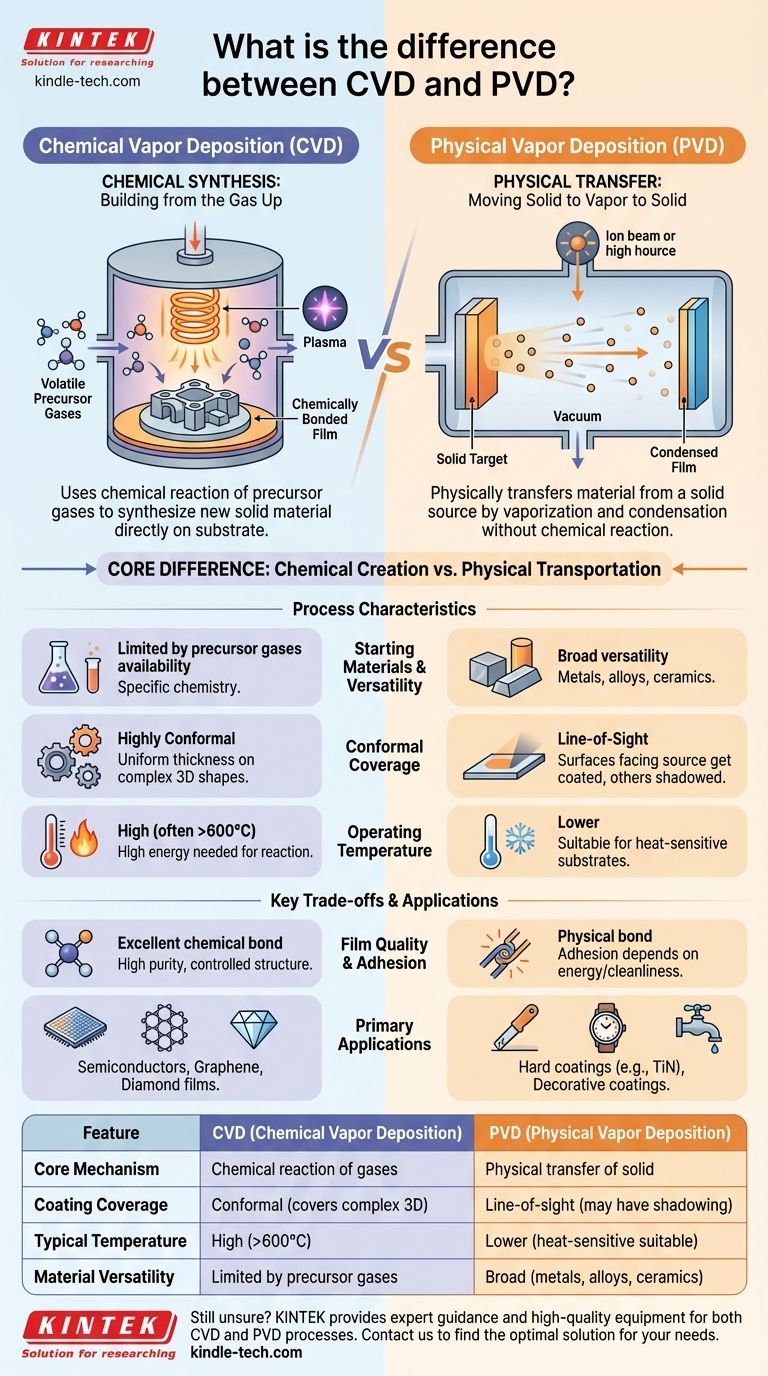

دليل مرئي
