باختصار، ترسيب الرقاقة هو عملية تطبيق طبقات رقيقة وموحدة من المادة على رقاقة السيليكون لبناء مكونات الدائرة المتكاملة. الطريقتان الرئيسيتان هما الترسيب الكيميائي بالبخار (CVD)، حيث تتفاعل الغازات الأولية على سطح الرقاقة لتكوين غشاء صلب، والترسيب الفيزيائي بالبخار (PVD)، مثل الرش بالبصق (sputtering)، حيث يتم قذف مادة ماديًا من هدف ونقلها إلى الرقاقة.
الغرض الأساسي من الترسيب ليس مجرد إضافة مادة، بل هو الهندسة الدقيقة للخصائص الكهربائية للشريحة، طبقة تلو طبقة ذرية. يعتمد اختيار الطريقة كليًا على المادة التي يتم ترسيبها والمتطلبات الهيكلية للجهاز النهائي.
ركيزتا الترسيب: فيزيائي مقابل كيميائي
في جوهرها، يندرج كل ترسيب للرقائق ضمن فئتين. يعد فهم هذا التمييز مفتاحًا لفهم العملية برمتها.
الترسيب الكيميائي بالبخار (CVD): البناء بالتفاعلات
CVD هي عملية يتم فيها تعريض الرقاقة (الركيزة) لغاز أولي متطاير واحد أو أكثر. تتفاعل هذه الغازات أو تتحلل على سطح الركيزة لإنتاج الغشاء الصلب المطلوب.
فكر في الأمر على أنه "خبز" مُتحكم فيه بدقة على المستوى الذري.
تتضمن العملية ثلاث مراحل أساسية:
- يتم إدخال مركب متطاير للمادة التي تريد ترسيبها إلى غرفة التفاعل كغاز.
- تتسبب درجات الحرارة العالية في تحلل هذا الغاز أو تفاعله مع غازات أخرى مباشرة على سطح الرقاقة.
- ينتج عن هذا التفاعل منتج غير متطاير يشكل غشاءً صلبًا ومستقرًا على الركيزة، بينما يتم تنفيس المنتجات الثانوية الأخرى بعيدًا.
تتميز CVD بإنشاء طبقات موحدة ونقية ومطابقة (conformal) للغاية، مما يعني أنها يمكن أن تغطي الهياكل ثلاثية الأبعاد المعقدة على الشريحة بالتساوي.
الترسيب الفيزيائي بالبخار (PVD): البناء بالقوة
تنقل طرق PVD مادة من مصدر إلى الركيزة بوسائل فيزيائية بحتة، عادةً في بيئة تفريغ عالية. التقنية الأكثر شيوعًا لـ PVD في تصنيع أشباه الموصلات هي الرش بالبصق (sputtering).
يُفهم الرش بالبصق على أنه "صنفرة ذرية".
يتضمن الإجراء التشغيلي للرش بالبصق عادةً الخطوات التالية:
- يتم تجهيز غرفة تفريغ عالية، وتوضع الرقاقة بداخلها.
- غالبًا ما يتم تنظيف الركيزة بحفر أيوني لإزالة أي ملوثات سطحية، مما يضمن التصاقًا جيدًا.
- يتم إطلاق أيونات عالية الطاقة على هدف (target) مصنوع من المادة التي تريد ترسيبها (مثل الألومنيوم أو النحاس).
- يؤدي هذا القصف إلى قذف أو "بصق" ذرات من الهدف، والتي تسافر بعد ذلك في خط مستقيم وتغطي الرقاقة.
PVD هي عملية خط رؤية، مما يجعلها مثالية لترسيب المعادن ولكنها أقل فعالية في تغطية الجدران الجانبية العمودية للخنادق العميقة.
فهم المفاضلات
لا تتفوق أي طريقة عالميًا؛ إنها أدوات يتم اختيارها لمهام محددة بناءً على مزاياها وعيوبها المتأصلة.
متى تستخدم CVD
تعتبر CVD الطريقة المفضلة عندما تكون جودة الطبقة وتطابقها أمرًا بالغ الأهمية. إنها القوة الدافعة لإنشاء طبقات عازلة (مثل ثاني أكسيد السيليكون) وأغشية أشباه الموصلات (مثل البولي سيليكون) لأن التفاعل الكيميائي يمكن أن يبني هياكل ذرية مثالية.
ومع ذلك، تتطلب CVD غالبًا درجات حرارة عالية جدًا، مما قد يتلف الهياكل المصنعة مسبقًا على الرقاقة. يمكن أن تكون المواد الأولية الكيميائية سامة ومكلفة للغاية أيضًا.
متى تستخدم PVD (الرش بالبصق)
يتفوق الرش بالبصق في ترسيب المعادن وسبائك أخرى لأسلاك الشريحة، والمعروفة باسم الوصلات البينية (interconnects). إنها عملية أسرع وذات درجة حرارة أقل بشكل عام من CVD.
العيب الرئيسي للرش بالبصق هو تغطية الخطوة (step coverage) الضعيفة. نظرًا لأن الذرات المرشوشة تسافر في خطوط مستقيمة، فإنها تميل إلى التراكم على الأسطح الأفقية ولكنها تغطي الجدران العمودية بشكل رقيق، مما قد يمثل مشكلة للهندسة المعمارية للشرائح المعقدة بشكل متزايد.
اتخاذ الخيار الصحيح لهدفك
يُملى القرار بين CVD و PVD من خلال الطبقة المحددة التي يتم بناؤها ودورها في الدائرة المتكاملة النهائية.
- إذا كان تركيزك الأساسي هو إنشاء طبقات عازلة أو أشباه موصلات عالية النقاء: اختيارك هو دائمًا تقريبًا شكل من أشكال CVD لقدرته على إنتاج أغشية متفوقة ومطابقة.
- إذا كان تركيزك الأساسي هو ترسيب الأسلاك المعدنية ونقاط التلامس: يعتبر PVD، وتحديداً الرش بالبصق، هو المعيار الصناعي بسبب سرعته وفعاليته مع المواد المعدنية.
في نهاية المطاف، يحول الترسيب لوحة سيليكون فارغة إلى أعجوبة إلكترونية متعددة الطبقات، حيث يلعب كل أسلوب دورًا حاسمًا ومميزًا في عملية التصنيع.
جدول الملخص:
| الأسلوب | نوع العملية | حالة الاستخدام الرئيسية | الميزة الرئيسية |
|---|---|---|---|
| الترسيب الكيميائي بالبخار (CVD) | تفاعل كيميائي | الطبقات العازلة وأشباه الموصلات | أغشية مطابقة وعالية النقاء |
| الترسيب الفيزيائي بالبخار (PVD / الرش بالبصق) | نقل فيزيائي | الأسلاك المعدنية والوصلات البينية | عملية أسرع وذات درجة حرارة أقل |
هل أنت مستعد لتعزيز عملية تصنيع أشباه الموصلات لديك بمعدات ترسيب دقيقة؟ تتخصص KINTEK في معدات المختبرات عالية الجودة والمواد الاستهلاكية لجميع احتياجات معالجة الرقائق الخاصة بك. سواء كنت بحاجة إلى التطابق الفائق لأنظمة CVD أو الترسيب المعدني الفعال لأدوات الرش بالبصق PVD، فإن حلولنا مصممة لتلبية المعايير الصارمة للمختبرات الحديثة. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم تطبيقك المحدد ومساعدتك في تحقيق نتائج لا تشوبها شائبة.

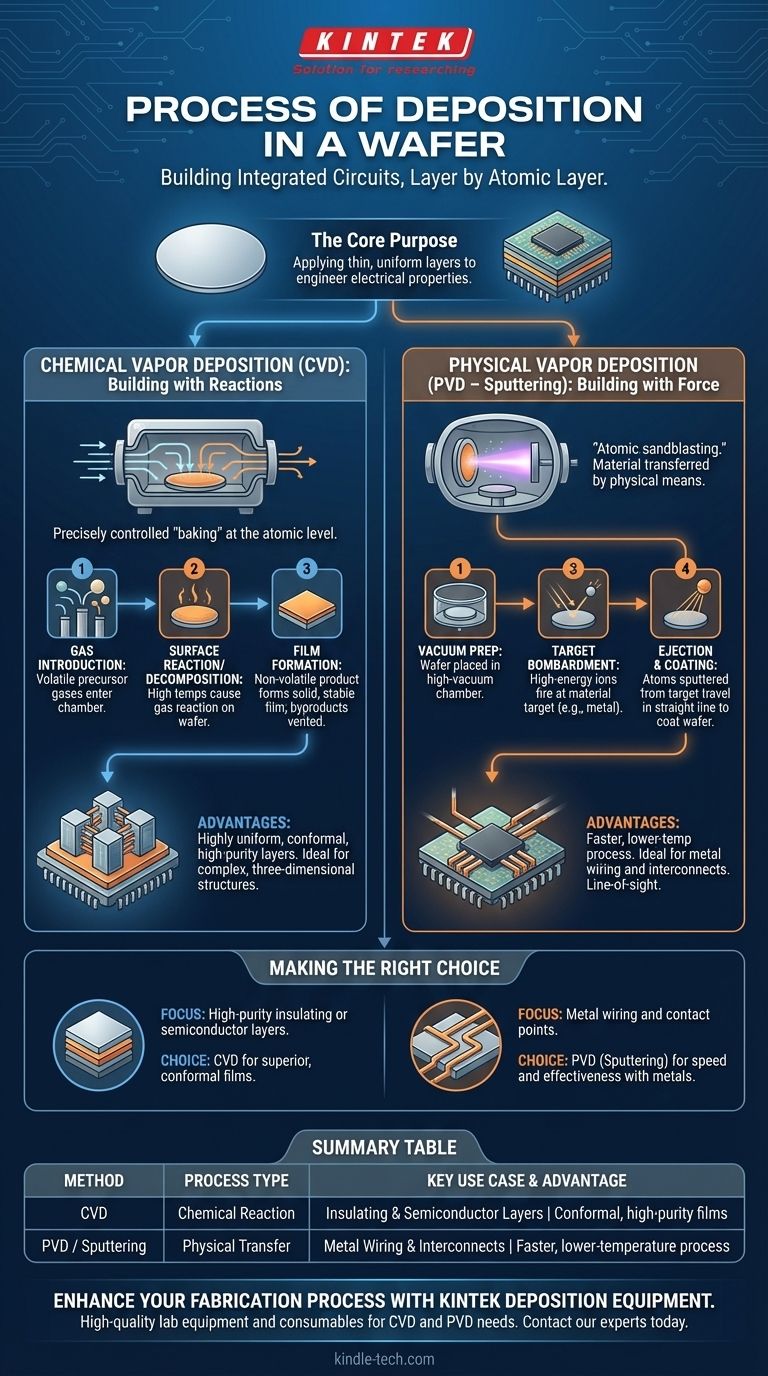

دليل مرئي
