في جوهره، الترسيب الكيميائي للبخار (CVD) ليس تقنية واحدة بل هو عائلة من العمليات. تتميز الأنواع الأساسية بضغط التشغيل ومصدر الطاقة المستخدم لبدء التفاعل الكيميائي. تشمل الطرق الرئيسية الترسيب الكيميائي للبخار بالضغط الجوي (APCVD) والترسيب الكيميائي للبخار بالضغط المنخفض (LPCVD) للفئات القائمة على الضغط، والترسيب الكيميائي الحراري للبخار (TCVD)، والترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)، والترسيب الكيميائي للبخار العضوي المعدني (MOCVD) للفئات القائمة على الطاقة.
تُملي طريقة CVD المحددة التي تختارها هدفك. القرار هو مقايضة استراتيجية بين درجة حرارة الترسيب، وضغط التشغيل، والمادة الأولية المطلوبة لتحقيق خصائص الفيلم المرغوبة على ركيزة معينة.
التصنيفات الأساسية لـ CVD
الترسيب الكيميائي للبخار هو عملية يتم فيها ترسيب مادة صلبة، عادةً طبقة رقيقة، على ركيزة ساخنة عبر تفاعل كيميائي من طور بخاري أو غازي. الطرق المختلفة هي ببساطة طرق مختلفة للتحكم في هذا التفاعل. يمكننا تصنيفها على طول محورين رئيسيين: ضغط التشغيل ومصدر الطاقة.
التصنيف حسب ضغط التشغيل
يؤثر الضغط داخل غرفة التفاعل بشكل كبير على كيفية تحرك غازات السلائف وتفاعلها، مما يؤثر على جودة الفيلم النهائي.
LPCVD (الترسيب الكيميائي للبخار بالضغط المنخفض)
في LPCVD، تتم العملية عند ضغوط أقل من الضغط الجوي. هذا يقلل من تركيز جزيئات الغاز في الغرفة.
ونتيجة لذلك، يكون الترسيب محدودًا بمعدل التفاعل. التفاعل الكيميائي على سطح الركيزة هو أبطأ خطوة، وليس نقل الغاز إلى السطح. يؤدي هذا إلى طبقات موحدة ومتطابقة بشكل استثنائي، حتى على التضاريس المعقدة وغير المستوية.
APCVD (الترسيب الكيميائي للبخار بالضغط الجوي)
يعمل APCVD عند الضغط الجوي العادي. تكون الغرفة كثيفة بجزيئات الغاز، مما يعني أن العملية محدودة بنقل الكتلة.
الخطوة المحددة للمعدل هي مدى سرعة انتشار غاز السلائف عبر الطبقة الحدودية للوصول إلى الركيزة. بينما يسمح هذا بمعدلات ترسيب وإنتاجية عالية جدًا، إلا أنه يمكن أن يؤدي إلى أفلام أقل انتظامًا مقارنة بـ LPCVD.
التصنيف حسب مصدر الطاقة
مصدر الطاقة هو ما يفكك غازات السلائف ويدفع التفاعل الكيميائي. غالبًا ما يتم تحديد اختيار مصدر الطاقة من خلال درجة الحرارة التي يمكن أن تتحملها الركيزة.
TCVD (الترسيب الكيميائي الحراري للبخار)
هذه هي طريقة CVD الأساسية. تستخدم الحرارة كمصدر وحيد للطاقة لتفكيك غازات السلائف.
يتم تسخين الركائز إلى درجات حرارة عالية (غالبًا >600 درجة مئوية)، مما يؤدي إلى بدء التفاعل. أحد المتغيرات الشائعة هو HFCVD (الترسيب الكيميائي للبخار بالفتيل الساخن)، حيث يتم استخدام فتيل ساخن لتفكيك الغازات بشكل تحفيزي، مما يسمح بدرجات حرارة أقل قليلاً للركيزة.
PECVD (الترسيب الكيميائي للبخار المعزز بالبلازما)
يستخدم PECVD بلازما منشطة لتفكيك غازات السلائف بدلاً من الاعتماد فقط على الحرارة العالية.
هذه ميزة حاسمة لأنها تسمح بالترسيب عند درجات حرارة أقل بكثير (عادة 200-400 درجة مئوية). هذا يجعل PECVD مثاليًا لترسيب الأفلام على الركائز التي لا تستطيع تحمل الحرارة العالية لـ TCVD التقليدي، مثل البلاستيك أو الأجهزة الإلكترونية المكتملة.
MOCVD (الترسيب الكيميائي للبخار العضوي المعدني)
MOCVD هو شكل متخصص من TCVD يستخدم مركبات عضوية معدنية كسلائف. هذه جزيئات تحتوي على رابطة معدنية-كربونية.
توفر هذه التقنية تحكمًا دقيقًا للغاية في سمك الفيلم وتركيبه وصولاً إلى طبقة ذرية واحدة. إنها الطريقة السائدة لتصنيع أشباه الموصلات المركبة عالية الأداء المستخدمة في مصابيح LED والليزر والإلكترونيات عالية التردد.
طرق توصيل السلائف المتخصصة
بالنسبة للسلائف التي تكون سائلة أو صلبة في درجة حرارة الغرفة، هناك حاجة إلى أنظمة توصيل متخصصة.
- AACVD (الترسيب الكيميائي للبخار بمساعدة الهباء الجوي): يتم إذابة السلائف في مذيب ويتم توليد هباء جوي (رذاذ ناعم) ونقله إلى غرفة التفاعل.
- DLI-CVD (حقن السائل المباشر CVD): يتم حقن كمية دقيقة من السلائف السائلة مباشرة في منطقة تبخير ساخنة قبل دخول الغرفة الرئيسية.
فهم المقايضات
يتضمن اختيار طريقة CVD الموازنة بين العوامل المتنافسة. لا توجد تقنية "أفضل" واحدة؛ بل هناك فقط الأنسب لتطبيقك.
درجة الحرارة مقابل نقاء الفيلم
تنتج العمليات ذات درجات الحرارة العالية مثل TCVD بشكل عام أفلامًا ذات نقاء أعلى وبلورية أكثر. ومع ذلك، فإن هذه الحرارة العالية تحد من اختيارك للركائز.
تتوافق العمليات ذات درجات الحرارة المنخفضة مثل PECVD مع مجموعة واسعة من المواد ولكنها قد تؤدي إلى أفلام أكثر غير متبلورة أو تدمج ملوثات (مثل الهيدروجين) من البلازما.
الضغط مقابل المطابقة
يتفوق LPCVD في إنشاء طبقات متطابقة للغاية تغطي الهياكل ثلاثية الأبعاد المعقدة بشكل موحد. هذا ضروري للإلكترونيات الدقيقة الحديثة.
يعتبر APCVD أسرع وأبسط ولكنه يعاني من المطابقة. غالبًا ما يكون الترسيب أكثر سمكًا على الأسطح التي يصل إليها تدفق الغاز أولاً، مما يجعله أكثر ملاءمة للركائز المسطحة حيث تكون الإنتاجية العالية هي الأولوية.
البساطة مقابل الدقة
تعتبر طرق مثل APCVD وTCVD أبسط من الناحية المفاهيمية وغالبًا ما تكون أرخص في التنفيذ.
التقنيات المتخصصة مثل MOCVD أكثر تعقيدًا وتكلفة بكثير ولكنها توفر تحكمًا لا مثيل له في التركيب الذري للفيلم، وهو أمر لا يمكن المساومة عليه بالنسبة للإلكترونيات الضوئية المتقدمة.
اتخاذ الخيار الصحيح لهدفك
ستوجهك متطلبات تطبيقك مباشرة إلى طريقة CVD المناسبة.
- إذا كان تركيزك الأساسي هو الإنتاج عالي الإنتاجية للأفلام البسيطة على ركائز قوية: APCVD هو الخيار الأكثر فعالية من حيث التكلفة نظرًا لمعدل الترسيب العالي.
- إذا كان تركيزك الأساسي هو توحيد الفيلم الاستثنائي وطلاء الهياكل ثلاثية الأبعاد المعقدة: يوفر LPCVD المطابقة الفائقة المطلوبة للتصنيع الدقيق المتقدم.
- إذا كان تركيزك الأساسي هو ترسيب فيلم على ركيزة حساسة للحرارة مثل البلاستيك أو جهاز مكتمل: PECVD هو الخيار الأساسي، حيث تمنع عملية درجات الحرارة المنخفضة الضرر.
- إذا كان تركيزك الأساسي هو تصنيع أجهزة أشباه الموصلات المركبة المتقدمة مثل مصابيح LED أو الليزر: MOCVD هو المعيار الصناعي، حيث يوفر الدقة على المستوى الذري الضرورية.
في النهاية، يعد اختيار عملية CVD الصحيحة مسألة مواءمة قدرات التقنية مع خصائص المواد المحددة وقيود التصنيع لمشروعك.
جدول الملخص:
| طريقة CVD | الخاصية الرئيسية | الميزة الأساسية | مثالي لـ |
|---|---|---|---|
| LPCVD | ضغط منخفض | توحيد ومطابقة استثنائيان | طلاء الهياكل ثلاثية الأبعاد المعقدة، الإلكترونيات الدقيقة |
| APCVD | ضغط جوي | معدل ترسيب وإنتاجية عالية | الإنتاج عالي الإنتاجية على ركائز مسطحة وقوية |
| PECVD | معزز بالبلازما | معالجة بدرجة حرارة منخفضة | ترسيب الأفلام على المواد الحساسة للحرارة (مثل البلاستيك) |
| MOCVD | سلائف عضوية معدنية | دقة على المستوى الذري | أشباه الموصلات المركبة المتقدمة (LEDs، الليزر) |
حسّن عملية ترسيب الأفلام الرقيقة لديك مع KINTEK
يعد التنقل في تعقيدات الترسيب الكيميائي للبخار أمرًا بالغ الأهمية لتحقيق خصائص الفيلم الدقيقة التي تتطلبها أبحاثك أو إنتاجك. المعدات المناسبة هي أساس النجاح.
تتخصص KINTEK في توفير معدات ومواد استهلاكية عالية الجودة للمختبرات لجميع احتياجات CVD الخاصة بك. سواء كنت تقوم بتطوير أشباه الموصلات من الجيل التالي، أو إنشاء طبقات واقية، أو تطوير علم المواد، فلدينا الخبرة والحلول لدعم عملك.
دعنا نساعدك:
- اختيار نظام CVD المثالي (LPCVD، PECVD، MOCVD، إلخ) لتطبيقك المحدد ومتطلبات الركيزة.
- توفير السلائف والمواد الاستهلاكية الضرورية لضمان نتائج متسقة وعالية النقاء.
- تعزيز قدرات مختبرك بمعدات موثوقة توفر الدقة والتكرارية.
هل أنت مستعد لتحقيق أفلام رقيقة فائقة؟ اتصل بخبرائنا اليوم للحصول على استشارة شخصية. سنعمل معك لفهم أهدافك والتوصية بحل CVD الأمثل لدفع ابتكارك إلى الأمام.

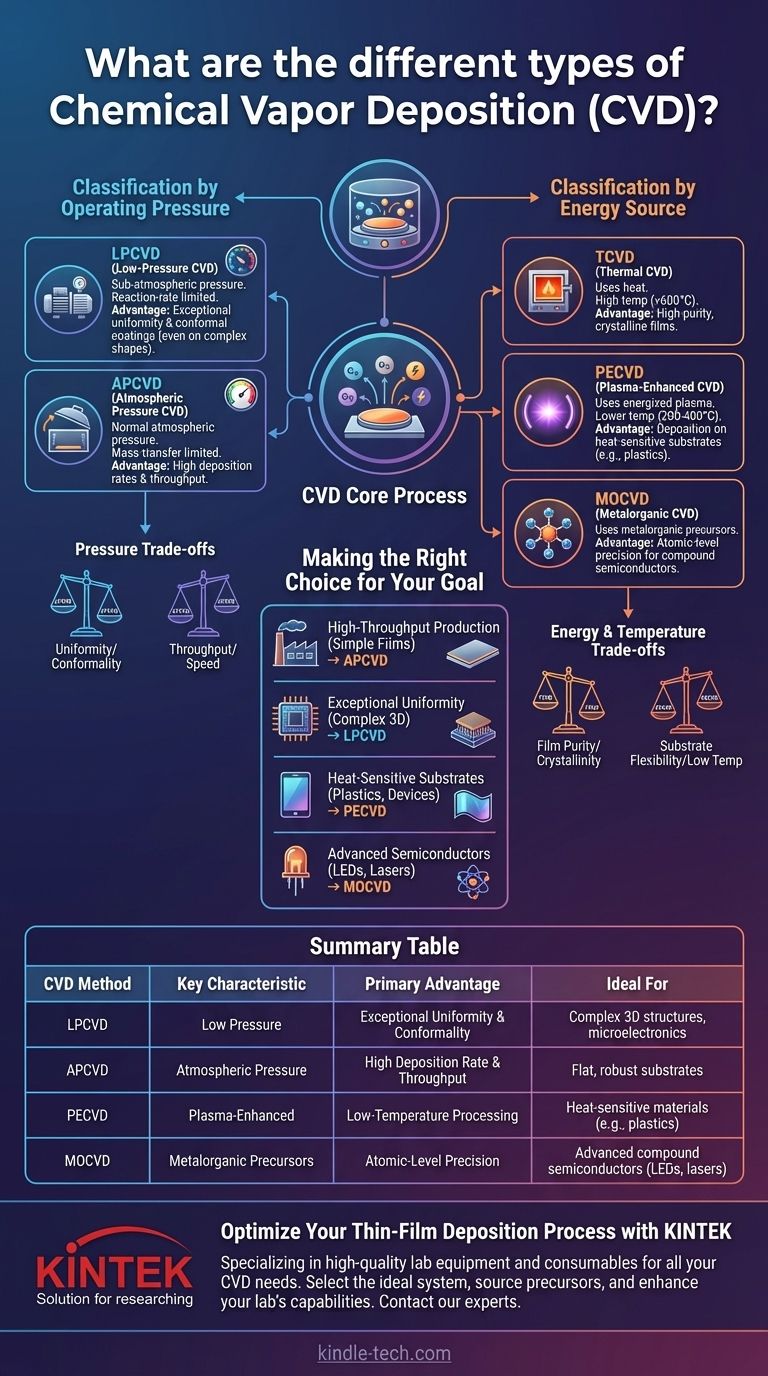

دليل مرئي
