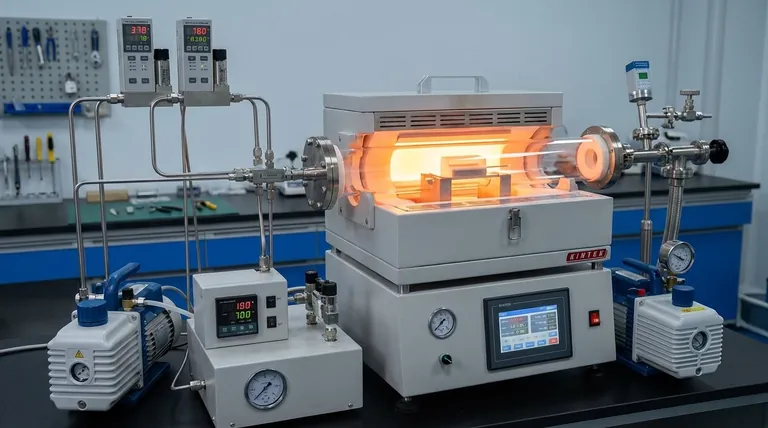

ما هي معايير عملية الترسيب الكيميائي للبخار (CVD)؟ أتقن ترسيب الأغشية الرقيقة لمختبرك

في جوهرها، يتم التحكم في عملية الترسيب الكيميائي للبخار (CVD) بواسطة أربعة معايير أساسية. هذه المعايير هي درجة حرارة الركيزة، ضغط الغرفة، تركيب ومعدل تدفق الغازات المتفاعلة، ووقت الترسيب. من خلال التلاعب الدقيق بهذه المتغيرات، يمكنك تحديد خصائص الفيلم الرقيق الناتج، من سمكه وتجانسه إلى خصائصه الكيميائية والفيزيائية.

مفتاح إتقان CVD هو فهم أنك لا تقوم فقط بضبط معلمات معزولة. أنت تستخدم هذه المعلمات كرافعات للتحكم في الظواهر الفيزيائية الأساسية للعملية: نقل المواد المتفاعلة إلى السطح والتفاعلات الكيميائية التي تشكل الفيلم.

الظواهر الأساسية التي تتحكم فيها معلمات CVD

للتحكم بفعالية في عملية CVD، يجب أن تفكر أبعد من الإعدادات الفردية وتفهم الأحداث الفيزيائية والكيميائية الكامنة التي تؤثر عليها. العملية برمتها هي توازن دقيق بين وصول المواد المتفاعلة إلى المكان الصحيح وجعلها تتفاعل بشكل صحيح.

النقل الكتلي: إيصال المواد المتفاعلة إلى السطح

قبل حدوث أي ترسيب، يجب أن تنتقل جزيئات المادة المتفاعلة الغازية (السلائف) من تدفق الغاز الرئيسي إلى سطح الركيزة. تحدث هذه الرحلة من خلال الانتشار عبر "طبقة حدودية" ثابتة من الغاز موجودة فوق الركيزة مباشرة.

المعلمات الرئيسية التي تتحكم في ذلك هي الضغط ومعدل تدفق الغاز. يضمن الضغط المنخفض للغرفة (فراغ منخفض) وتدفق الغاز الثابت أن المواد المتفاعلة يمكن أن تصل بكفاءة إلى السطح وأن المنتجات الثانوية يتم التخلص منها بفعالية.

تفاعل السطح: بناء طبقة الفيلم تلو الأخرى

هذا هو جوهر عملية CVD. بمجرد أن تمتص جزيئات المواد المتفاعلة (تلتصق) على الركيزة الساخنة، فإنها تخضع لتفاعلات كيميائية تشكل الفيلم الصلب وتطلق منتجات ثانوية متطايرة.

المعلمة الأكثر أهمية هنا هي درجة حرارة الركيزة. توفر درجات الحرارة العالية، غالبًا في نطاق 1000-1100 درجة مئوية، الطاقة الحرارية اللازمة لتنشيط السلائف ودفع تفاعلات السطح. تؤثر درجة الحرارة المحددة بشكل مباشر على معدل الترسيب والتركيب البلوري للفيلم الناتج وجودته.

كيمياء الطور الغازي: إدارة التفاعلات المسبقة

في بعض الأحيان، تبدأ التفاعلات الكيميائية في الطور الغازي قبل أن تصل السلائف إلى الركيزة. يمكن أن يكون هذا مفيدًا أو ضارًا اعتمادًا على النتيجة المرجوة.

يتم التحكم في ذلك بشكل أساسي بواسطة تركيب الغاز المتفاعل ونقائه. يعد إدخال خليط غازي دقيق أمرًا ضروريًا. وهذا هو السبب أيضًا في أن العمليات غالبًا ما تتضمن خطوات لتطهير الغرفة من الهواء المتبقي واستخدام أنظمة إزالة الرطوبة لإزالة الرطوبة، حيث يمكن أن تسبب هذه الشوائب تفاعلات جانبية غير مرغوب فيها.

وقت الترسيب: التحكم في سمك الفيلم

المعلمة النهائية والأكثر وضوحًا هي الوقت. بافتراض أن جميع المعلمات الأخرى ثابتة، فإن سمك الفيلم المترسب يتناسب طرديًا مع مدة العملية.

يمكن أن تستغرق دورة الترسيب والتبريد النموذجية 20-30 دقيقة، ولكن هذا يعتمد بشكل كبير على المادة المحددة التي يتم ترسيبها والسمك المطلوب.

فهم المفاضلات والواقع العملي

يتضمن التحكم في معلمات CVD التنقل في سلسلة من المفاضلات الحاسمة التي تؤثر على كل من العملية والمنتج النهائي.

درجات الحرارة العالية مقابل سلامة الركيزة

غالبًا ما تتجاوز درجات الحرارة العالية جدًا المطلوبة للعديد من عمليات CVD درجة حرارة التلدين للمواد مثل الفولاذ عالي السرعة. هذا يعني أن صلابة الركيزة يمكن أن تتأثر أثناء الطلاء.

وبالتالي، يجب أن تخضع الأدوات المطلية بـ CVD ذات درجة الحرارة العالية غالبًا لمعالجة حرارية ثانوية بالفراغ بعد الطلاء لاستعادة خصائصها الميكانيكية الضرورية.

الطلاء المطابق مقابل تشطيب السطح

إحدى نقاط القوة الرئيسية لـ CVD هي قدرتها على إنتاج طلاءات مطابقة للغاية. نظرًا لأن العملية تستخدم بيئة غازية، يمكنها طلاء جميع الأسطح المكشوفة بشكل موحد، بما في ذلك الأشكال الهندسية الداخلية المعقدة والثقوب العميقة والضيقة.

المفاضلة هي أن طلاءات CVD غالبًا ما يكون لها تشطيب سطحي أكثر خشونة قليلاً من الركيزة الأصلية، مما قد يتطلب معالجة لاحقة للتطبيقات التي تتطلب نعومة فائقة.

معدل الترسيب مقابل جودة الفيلم

هناك توتر مستمر بين سرعة العملية وجودة الفيلم. ستؤدي زيادة درجة الحرارة ومعدلات تدفق المواد المتفاعلة بشكل عام إلى زيادة معدل الترسيب، وهو أمر جيد للإنتاجية.

ومع ذلك، فإن دفع المعدل إلى مستوى عالٍ جدًا يمكن أن يؤدي إلى عيوب، أو بلورية ضعيفة، أو عدم انتظام في الفيلم. يدور تحسين العملية حول إيجاد النقطة المثلى التي توفر جودة مقبولة بمعدل فعال.

تحسين المعلمات لهدفك

تعتمد المعلمات المثالية كليًا على هدفك. استخدم هذه المبادئ كنقطة بداية لتطوير العملية.

• إذا كان تركيزك الأساسي على جودة الفيلم ونقائه: أعط الأولوية للتحكم المستقر والموحد في درجة حرارة الركيزة وتأكد من نقاء غازاتك المتفاعلة.
• إذا كان تركيزك الأساسي على معدل الترسيب العالي: قم بزيادة درجة حرارة الركيزة ومعدلات تدفق المواد المتفاعلة بعناية، مع مراقبة جودة الفيلم عن كثب لأي تدهور.
• إذا كان تركيزك الأساسي على طلاء الأشكال الهندسية المعقدة: استفد من الميزة الطبيعية لـ CVD، ولكن تأكد من أن ديناميكيات تدفق الغاز كافية لتجديد المواد المتفاعلة وإزالة المنتجات الثانوية من الميزات العميقة.

في النهاية، يدور إتقان CVD حول الموازنة المنهجية لهذه المعلمات المترابطة لتحقيق نتيجة محددة على الركيزة.

جدول ملخص:

المعلمة	التحكم	التأثير الرئيسي على الفيلم
درجة حرارة الركيزة	معدل تفاعل السطح	البلورية، الجودة، معدل الترسيب
ضغط الغرفة	النقل الكتلي للغازات	التجانس، المطابقة على الأشكال المعقدة
تركيب الغاز والتدفق	التفاعلات الكيميائية، النقاء	تركيب الفيلم، النقاء، كثافة العيوب
وقت الترسيب	مدة العملية	السمك النهائي للفيلم
