يُعدّ الترسيب الكيميائي للبخار CVD والترسيب الفيزيائي للبخار PVD تقنيتين بارزتين لترسيب الأغشية الرقيقة المستخدمة في تصنيع الأنظمة الميكانيكية الكهربائية الدقيقة MEMS.وتعد هاتان الطريقتان ضروريتان لإنشاء أغشية رقيقة من المواد على الركائز، والتي تعتبر ضرورية لوظائف أجهزة MEMS.تتضمن تقنية CVD تفاعلات كيميائية لإنتاج غشاء رقيق على الركيزة، بينما تعتمد تقنية PVD على عمليات فيزيائية مثل الرش أو التبخير لترسيب المواد.وتتمتع كلتا التقنيتين بمزايا فريدة ويتم اختيارهما بناءً على المتطلبات المحددة لتطبيق MEMS، مثل جودة الفيلم والتوحيد وتوافق المواد.
شرح النقاط الرئيسية:
-
ما هي الأمراض القلبية الوعائية القلبية الوعائية؟
- التعريف:CVD هي عملية يتم فيها تعريض الركيزة إلى سلائف متطايرة، والتي تتفاعل أو تتحلل على سطح الركيزة لإنتاج طبقة رقيقة.
- العملية:تنطوي العملية عادةً على تسخين الركيزة إلى درجات حرارة عالية في غرفة تفريغ، حيث يتم إدخال المتفاعلات الغازية.وتخضع هذه المتفاعلات لتفاعلات كيميائية لتشكيل طبقة صلبة على الركيزة.
- التطبيقات في MEMS:تُستخدم تقنية CVD على نطاق واسع لترسيب مواد مثل ثاني أكسيد السيليكون ونتريد السيليكون والبولي سيليكون، وهي مواد ضرورية لهياكل MEMS.ويحظى بتقدير خاص لقدرته على إنتاج أفلام عالية الجودة وموحدة مع تغطية ممتازة على مراحل.
-
ما هو PVD؟
- التعريف:PVD هي عملية يتم فيها إزالة المادة فيزيائيًا من مصدر مستهدف وترسيبها على ركيزة.
- العملية:تشمل التقنيات الشائعة للتفريد بالانبعاثات الكهروضوئية الطيفية الشائعة الرش والتبخير.في عملية الرش بالرش، تقصف الأيونات المادة المستهدفة، مما يؤدي إلى قذف الذرات وترسيبها على الركيزة.في التبخير، يتم تسخين المادة المستهدفة حتى تتبخر، ويتكثف البخار على الركيزة.
- التطبيقات في MEMS:تُستخدم تقنية PVD لترسيب المعادن والسبائك، مثل الألومنيوم والذهب والتيتانيوم، والتي تعتبر ضرورية للوصلات البينية الكهربائية والتلامسات في أجهزة MEMS.ويُفضّل استخدام تقنية PVD لقدرتها على ترسيب مجموعة كبيرة من المواد ذات الالتصاق والنقاء الجيد.
-

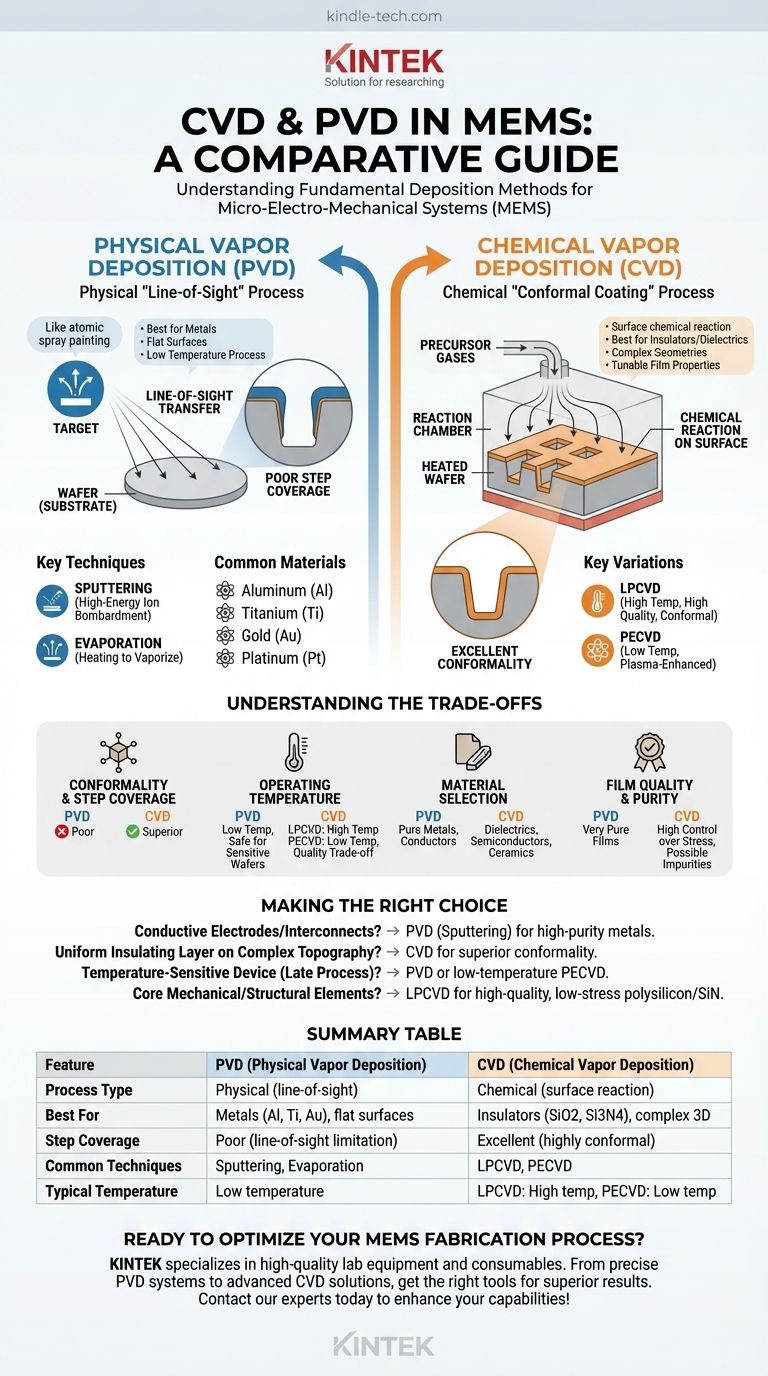

مقارنة بين تقنية CVD وPVD في MEMS:
- جودة الفيلم:تنتج تقنية CVD بشكل عام أغشية ذات اتساق أفضل وتغطية متدرجة أفضل، مما يجعلها مناسبة للهياكل المعقدة من MEMS.ومن ناحية أخرى، تُعد تقنية PVD أفضل لترسيب المعادن والسبائك ذات النقاء العالي والالتصاق.
- متطلبات درجة الحرارة:غالبًا ما تتطلب تقنية CVD درجات حرارة أعلى، مما قد يحد من استخدامها مع الركائز الحساسة لدرجات الحرارة.يمكن إجراء تقنية PVD في درجات حرارة منخفضة، مما يجعلها أكثر تنوعًا لمواد الركيزة المختلفة.
- معدل الترسيب:عادةً ما يكون معدل الترسيب بالتقنية البفديوكيميائية PVD أعلى مقارنةً بالتقنية CVD، وهو ما يمكن أن يكون مفيدًا للتصنيع عالي الإنتاجية.
- توافق المواد:إن تقنية CVD أكثر ملاءمة لترسيب المواد المركبة مثل الأكاسيد والنتريدات، بينما يفضل استخدام تقنية PVD للمعادن والسبائك الأولية.
-
المزايا والعيوب:
- مزايا CVD:تجانس ممتاز للأفلام، وأفلام عالية الجودة، وتغطية جيدة للخطوات، والقدرة على ترسيب مجموعة كبيرة من المواد.
- عيوب CVD:متطلبات درجات الحرارة العالية، واحتمال وجود منتجات ثانوية خطرة، ومعدلات ترسيب أبطأ.
- مزايا تقنية PVD:معالجة بدرجة حرارة أقل، ومعدلات ترسيب عالية، والتصاق جيد، والقدرة على ترسيب مجموعة كبيرة من المعادن والسبائك.
- عيوب تقنية PVD:تغطية خطوة محدودة، وإمكانية إجهاد الفيلم، وأقل ملاءمة لترسيب المواد المركبة.
-
الاختيار بين CVD وPVD:
- يعتمد الاختيار بين CVD وPVD على المتطلبات المحددة لتطبيق MEMS.وتشمل العوامل التي يجب أخذها في الاعتبار نوع المادة المراد ترسيبها، وخصائص الفيلم المطلوبة، وتوافق الركيزة، وقيود العملية مثل درجة الحرارة ومعدل الترسيب.
باختصار، تُعد كل من تقنية CVD وتقنية PVD تقنيتين لا غنى عنهما في تصنيع أجهزة الرقائق المتعددة الوظائف، ولكل منهما مجموعة من المزايا والقيود الخاصة بها.يعد فهم المتطلبات المحددة لتطبيق MEMS أمرًا بالغ الأهمية لاختيار طريقة الترسيب المناسبة.
جدول ملخص:
| الجانب | CVD | ف.ف.د |
|---|---|---|
| تعريف | تنتج التفاعلات الكيميائية أغشية رقيقة على ركيزة. | العمليات الفيزيائية (على سبيل المثال، الرش والتبخير) ترسيب المواد. |
| العملية | تفاعلات كيميائية عالية الحرارة في غرفة تفريغ. | رش أو تبخير المادة المستهدفة على الركيزة. |
| التطبيقات | ثاني أكسيد السيليكون ونتريد السيليكون والبولي سيليكون لهياكل MEMS. | المعادن/السبائك (مثل الألومنيوم والذهب والتيتانيوم والألومنيوم) للوصلات البينية الكهربائية. |
| جودة الفيلم | اتساق عالٍ، تغطية ممتازة للخطوات. | نقاوة عالية، التصاق جيد. |
| درجة الحرارة | درجات حرارة أعلى مطلوبة. | درجات حرارة أقل مناسبة للركائز الحساسة. |
| معدل الترسيب | معدل ترسب أبطأ. | معدل ترسيب أسرع. |
| توافق المواد | مثالي للمواد المركبة (مثل الأكاسيد والنتريدات). | مفضل للمعادن والسبائك الأولية. |
