ما هي الطرق المستخدمة لترسيب الأغشية الرقيقة؟ دليل لتقنيات PVD و CVD و ALD

في ترسيب الأغشية الرقيقة، تندرج جميع الطرق ضمن فئتين أساسيتين: الترسيب الفيزيائي والترسيب الكيميائي. تنقل الطرق الفيزيائية مادة ميكانيكيًا أو حراريًا من مصدر إلى ركيزة، غالبًا في فراغ، بينما تستخدم الطرق الكيميائية تفاعلًا كيميائيًا على سطح الركيزة لتنمية الفيلم.

التمييز الحاسم ليس في التقنية المحددة بل في مبدأها الأساسي. تنقل الطرق الفيزيائية المواد الصلبة، بينما تبني الطرق الكيميائية المواد من سلائف جزيئية. يعتمد اختيارك بالكامل على ما إذا كنت بحاجة إلى تغطية كثيفة ومباشرة للرؤية لعملية فيزيائية أو طلاء موحد ومتوافق لعملية كيميائية.

الركيزتان الأساسيتان للترسيب: الفيزيائي مقابل الكيميائي

ترسيب الأغشية الرقيقة هو عملية تطبيق طبقة من المادة، تتراوح سماكتها من بضعة نانومترات إلى عدة ميكرومترات، على ركيزة لتغيير خصائصها. فهم الفرق الأساسي بين العائلتين الرئيسيتين للتقنيات هو الخطوة الأولى في اختيار العملية الصحيحة.

مبدأ الترسيب الفيزيائي للبخار (PVD)

يشمل PVD مجموعة من طرق الترسيب بالفراغ. في جميع عمليات PVD، يتم تبخير مادة مصدر صلبة أو سائلة في غرفة فراغ، ونقلها عبر الغرفة، وتكثيفها على الركيزة كفيلم رقيق.

نظرًا لأن المادة تنتقل في خط مستقيم، يُعتبر PVD عملية مباشرة للرؤية. وهذا يجعلها مثالية لطلاء الأسطح المستوية ولكنها تمثل تحديًا لطلاء الأشكال ثلاثية الأبعاد المعقدة ذات التجاويف أو المناطق المخفية.

مبدأ الترسيب الكيميائي

تستخدم طرق الترسيب الكيميائي مواد كيميائية سلائف متطايرة تتفاعل أو تتحلل على سطح الركيزة لإنتاج الفيلم المطلوب. يتم "تنمية" الفيلم بشكل أساسي على المكون.

هذه الطرق لا تقتصر على خط الرؤية. طالما أن الغاز أو السائل السلفي يمكن أن يصل إلى السطح، فإنه يمكن أن يشكل فيلمًا، مما يجعل الطرق الكيميائية ممتازة بشكل استثنائي في إنتاج طلاءات متوافقة للغاية على الأشكال الهندسية المعقدة.

طرق الترسيب الفيزيائي الرئيسية

تُقدر الطرق الفيزيائية بإنشاء أغشية كثيفة وعالية النقاوة ذات التصاق قوي.

التفتيت بالرش (Sputtering)

في التفتيت بالرش، يتم قصف هدف من المادة المطلوبة بأيونات عالية الطاقة (عادة من غاز مثل الأرجون) داخل غرفة فراغ. يؤدي هذا القصف إلى طرد، أو "تفتيت"، ذرات من الهدف، والتي تترسب بعد ذلك على الركيزة.

التبخير الحراري وشعاع الإلكترون

هذه إحدى أبسط طرق PVD. يتم تسخين المادة المصدر في فراغ حتى تتبخر. ثم ينتقل البخار عبر الغرفة ويتكثف على الركيزة الأكثر برودة. يمكن أن يتم التسخين بالمقاومة (مثل في محمصة الخبز) أو باستخدام شعاع إلكتروني عالي الطاقة (E-beam) للمواد ذات نقاط الانصهار الأعلى.

الترسيب بالليزر النبضي (PLD)

في PLD، يتم تركيز ليزر نبضي عالي الطاقة على هدف داخل غرفة فراغ. كل نبضة ليزر تزيل، أو تبخر، كمية صغيرة جدًا من المادة، مما يخلق سحابة بلازما تتوسع نحو الركيزة وتترسب كفيلم رقيق.

طرق الترسيب الكيميائي الرئيسية

تُختار الطرق الكيميائية لقدرتها على طلاء الأشكال المعقدة بشكل موحد، وفي بعض الحالات، لدقتها على المستوى الذري.

الترسيب الكيميائي للبخار (CVD)

في CVD، توضع الركيزة في غرفة تفاعل ويتم تسخينها. يتم إدخال الغازات السلفية، التي تتفاعل أو تتحلل على السطح الساخن لتشكيل فيلم صلب. ثم يتم ضخ المنتجات الثانوية للتفاعل بعيدًا.

الترسيب الطبقي الذري (ALD)

ALD هو نوع فرعي من CVD يسمح بتحكم استثنائي في السماكة. يستخدم سلسلة من التفاعلات الكيميائية ذاتية التحديد. يتم إدخال الغازات السلفية واحدًا تلو الآخر، حيث تشكل كل نبضة طبقة ذرية أو جزيئية واحدة بالضبط، مما يؤدي إلى توحيد وتوافق لا مثيل لهما.

الطرق القائمة على المحلول (الطلاء بالدوران والغمس)

هذه من أبسط الطرق وأكثرها فعالية من حيث التكلفة. يتم تطبيق سلف سائل ("سول-جل" أو محلول كيميائي) على الركيزة عن طريق تدويرها بسرعة عالية (الطلاء بالدوران) أو عن طريق غمسها في المحلول وسحبها بمعدل متحكم فيه (الطلاء بالغمس). يتشكل الفيلم مع تبخر المذيب.

فهم المقايضات

لا توجد طريقة واحدة متفوقة عالميًا. يتضمن الاختيار موازنة متطلبات الفيلم مقابل قيود العملية.

النقاء والكثافة

تنتج طرق PVD، التي تُجرى في فراغ عالٍ، بشكل عام أغشية ذات نقاء وكثافة أعلى مقارنة بالعديد من العمليات الكيميائية. تقلل بيئة الفراغ من دمج الملوثات في الفيلم المتنامي.

التغطية المتوافقة

هذه هي القوة الأساسية للطرق الكيميائية. إن قدرة الغازات السلفية على الوصول إلى جميع الأسطح تجعل ALD و CVD متفوقين بكثير في طلاء الأجزاء المعقدة بشكل موحد، مثل الخنادق في الإلكترونيات الدقيقة أو الأجزاء الداخلية للمواد المسامية. يحد PVD بشكل أساسي من التظليل.

درجة حرارة الترسيب

يتطلب CVD التقليدي غالبًا درجات حرارة عالية جدًا للركيزة (مئات الدرجات المئوية)، مما قد يؤدي إلى تلف الركائز الحساسة مثل البلاستيك أو بعض المكونات الإلكترونية. تستخدم المتغيرات مثل CVD المعزز بالبلازما (PECVD) البلازما لتمكين التفاعلات عند درجات حرارة منخفضة، مما يخفف من هذه المشكلة.

التكلفة والتعقيد

تعد الطرق القائمة على المحلول مثل الطلاء بالدوران بسيطة وسريعة وغير مكلفة، مما يجعلها ممتازة للبحث على نطاق المختبر. في المقابل، فإن أنظمة ALD و MBE (الترسيب الجزيئي بالحزمة) والتفتيت بالرش معقدة، وتتطلب فراغًا عاليًا، وتمثل استثمارًا رأسماليًا كبيرًا.

اتخاذ القرار الصحيح لتطبيقك

يتطلب اختيار طريقة مواءمة قدرات العملية مع هدفك الأساسي للفيلم الرقيق.

• إذا كان تركيزك الأساسي هو طلاء عالي النقاوة وكثيف ومقاوم للتآكل على سطح مستوٍ نسبيًا: فإن طرق PVD مثل التفتيت بالرش هي المعيار الصناعي.
• إذا كان تركيزك الأساسي هو طلاء موحد تمامًا على هيكل ثلاثي الأبعاد معقد: فإن الطرق الكيميائية ضرورية، مع توفير ALD للتغطية المتوافقة المطلقة.
• إذا كان تركيزك الأساسي هو الدقة على المستوى الذري والتحكم في سمك الفيلم: فإن ALD هي الطريقة الوحيدة التي توفر نموًا حقيقيًا طبقة تلو الأخرى.
• إذا كان تركيزك الأساسي هو النماذج الأولية منخفضة التكلفة والسريعة على الركائز البسيطة: فإن الطرق القائمة على المحلول مثل الطلاء بالدوران أو الطلاء بالغمس توفر بساطة لا مثيل لها.

في النهاية، اختيار طريقة الترسيب الصحيحة هو مسألة اختيار الأداة المناسبة للمشكلة الهندسية المحددة التي تحتاج إلى حلها.

جدول ملخص:

فئة الطريقة	الطرق الرئيسية	الأفضل لـ
الترسيب الفيزيائي للبخار (PVD)	التفتيت بالرش، التبخير، PLD	أغشية عالية النقاوة وكثيفة على الأسطح المستوية (مباشرة للرؤية).
الترسيب الكيميائي	CVD، ALD، الطلاء بالدوران/الغمس	طلاءات موحدة ومتوافقة على الأشكال ثلاثية الأبعاد المعقدة.

هل أنت مستعد لاختيار طريقة ترسيب الأغشية الرقيقة المثالية لمشروعك؟ خبراء KINTEK هنا للمساعدة. نحن متخصصون في توفير معدات المختبرات والمواد الاستهلاكية المثالية لاحتياجاتك الخاصة بـ PVD أو CVD أو ALD. سواء كنت تحتاج إلى أهداف تفتيت عالية النقاوة، أو أنظمة تبخير حراري قوية، أو مفاعلات ALD دقيقة، فلدينا الحلول لتعزيز بحثك وتطويرك. اتصل بـ KINTEK اليوم لمناقشة كيف يمكننا دعم تحديات مختبرك في ترسيب الأغشية الرقيقة.

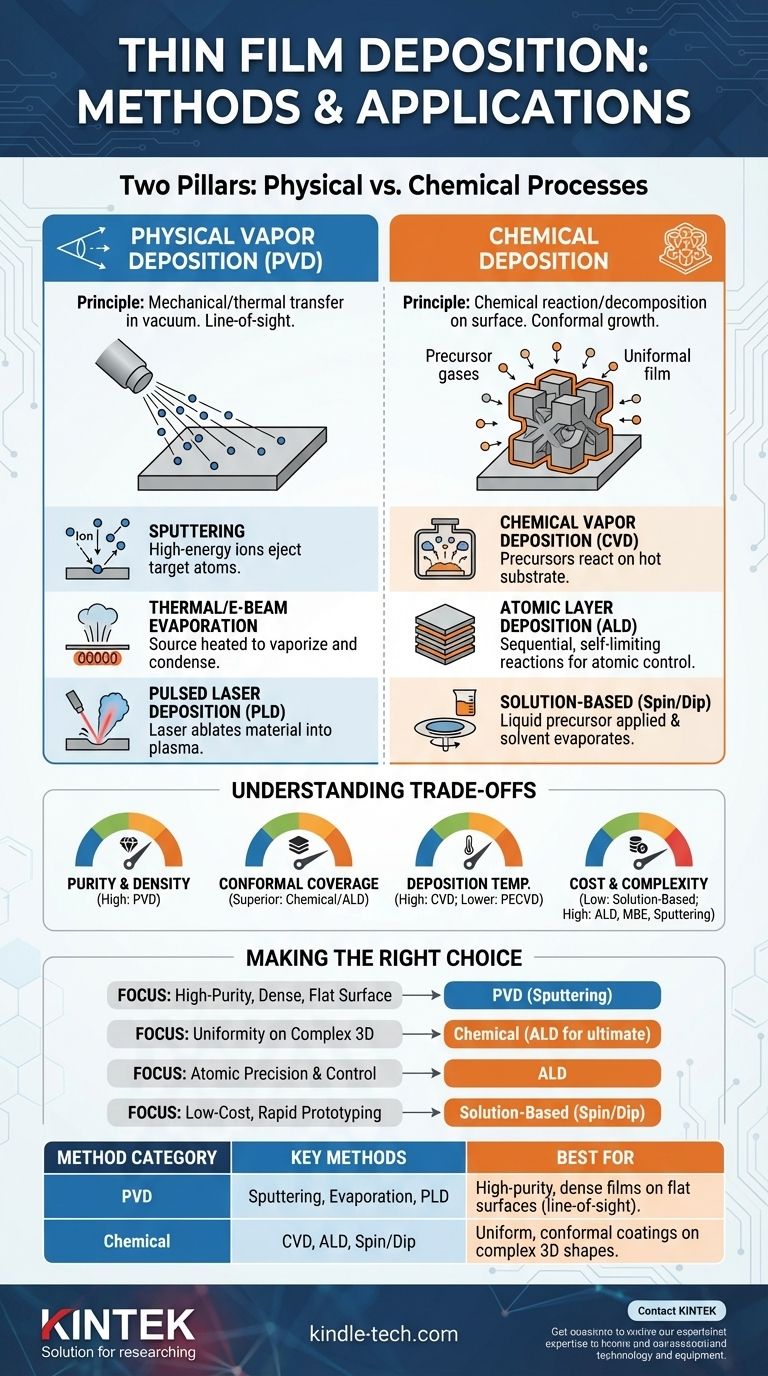

دليل مرئي
